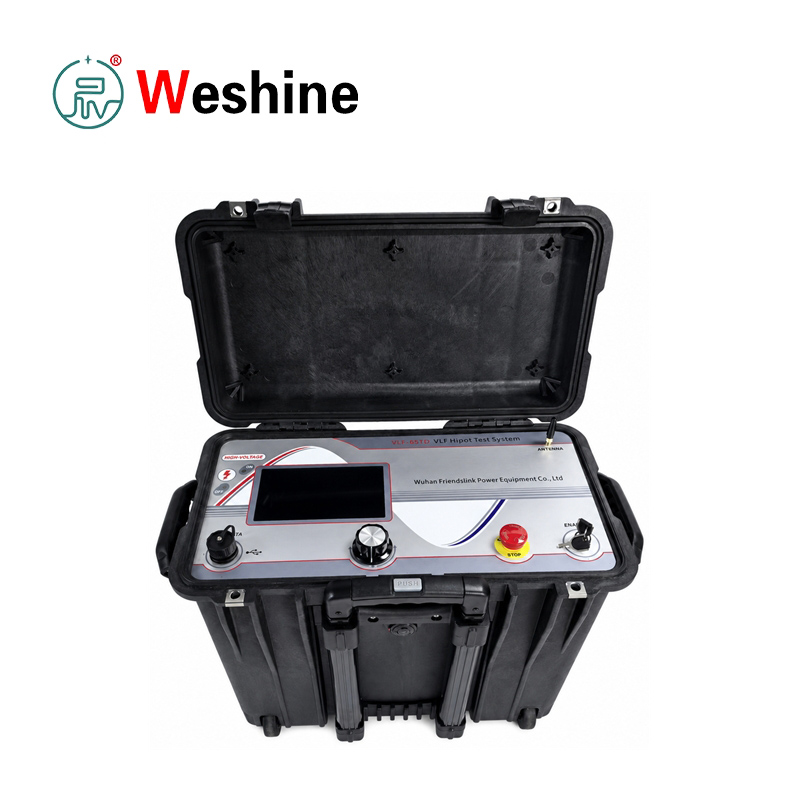

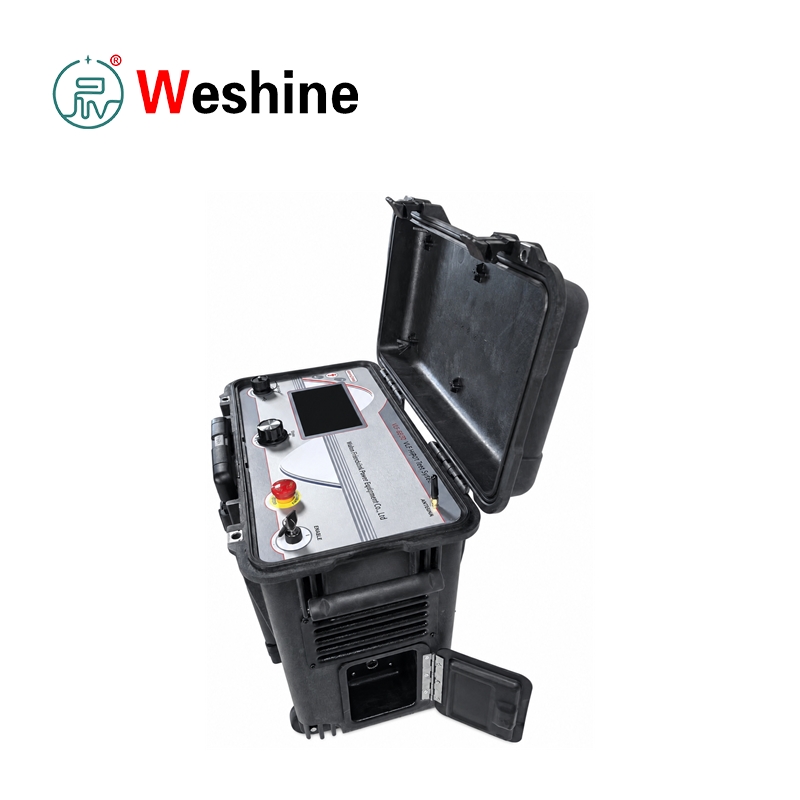

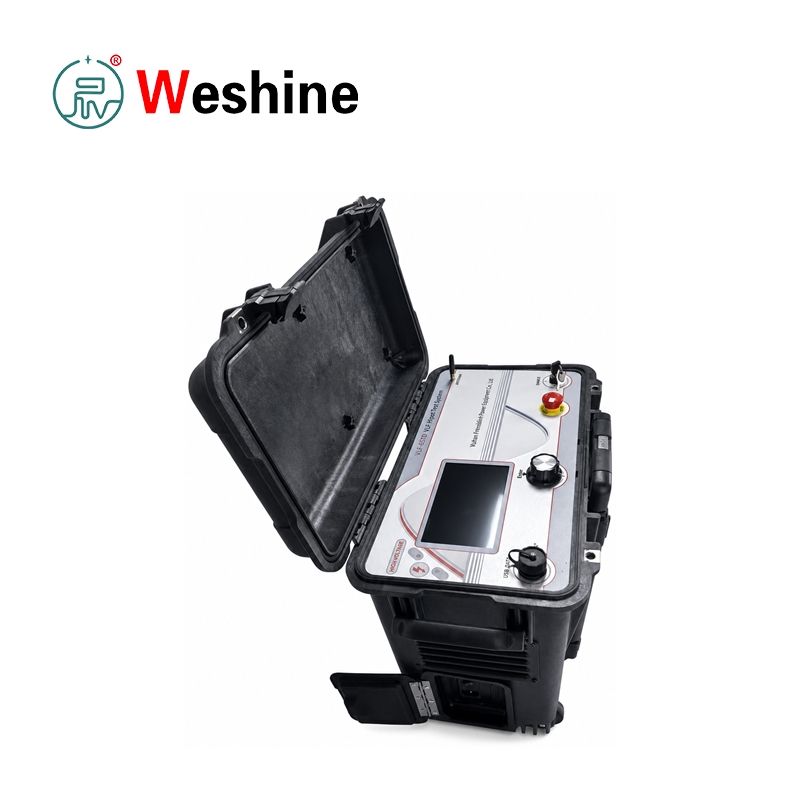

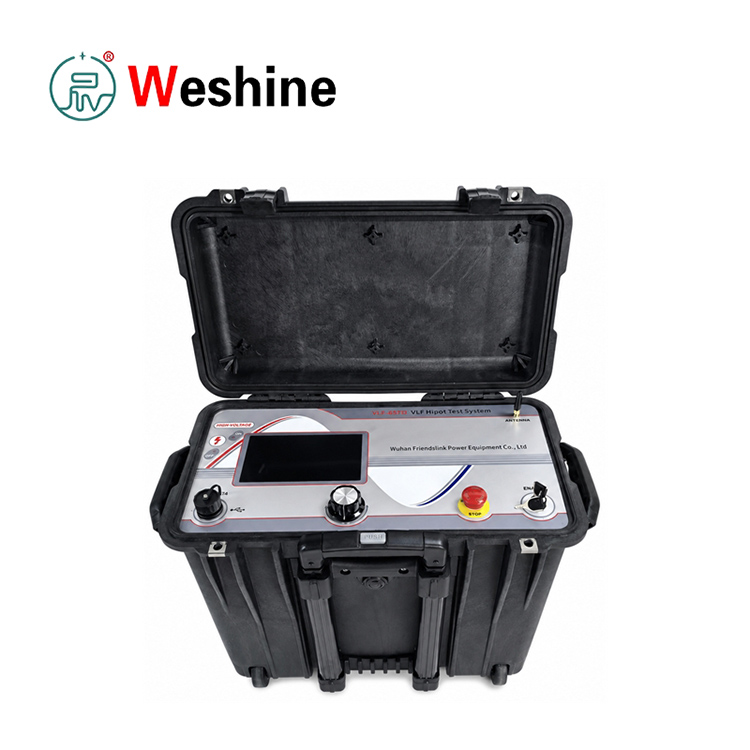

VLF Tan Delta Test System

Sistem Tes VLF Tan Delta awet sing ditawakake Weshine, produsen profesional ing China, dirancang kanggo diagnosa insulasi lan tahan uji kabel listrik voltase medium. Iki nggabungake tegangan VLF AC lan pangukuran mundhut dielektrik dadi siji unit kompak. Peralatan kasebut tundhuk karo standar CENELEC HD 620 S1: 1996 lan HD 621 S1: 1996, sing ditrapake kanggo kabel PE, XLPE lan kertas sing diisolasi.

Sajrone pangopènan kabel rutin, cacat insulasi sing ora katon kalebu tuwa wit banyu, kontaminasi, karusakan mekanik lan rusak parsial ora bisa dideteksi kanthi inspeksi visual sing prasaja. Tes gelombang sinus VLF 0.1 Hz ngetrapake stres AC kanggo insulasi kabel nalika mbutuhake kapasitas daya sing luwih murah tinimbang peralatan uji 50 Hz tradisional, nggawe uji lapangan kabel voltase medium dawa luwih gampang.

Sistem Tes VLF Tan Delta iki ngirimake output gelombang sinus VLF kanggo tes tahan lan pangukuran delta tan langsung. Tan delta maca nggambarake faktor mundhut dielektrik kabel jampel kang, kang hakim tuwa lan rusak derajat. Unit kanthi otomatis nganakake tes mundhut ing sawetara tingkat voltase sawise prosedur tetep: 0,5 siklus U0, siklus U0 lan 1,5 siklus U0. Sawise rampung kabeh babak, data test disimpen lan kabel wis kosong.

Kasedhiya rong konfigurasi standar: model puncak 34 kV lan 45 kV. Unit 34 kV ngasilake gelombang sinus nganti 24 kV RMS (puncak 34 kV); unit 45 kV tekan 31,8 kV RMS (puncak 45 kV). Output voltase DC uga dibangun ing, kiro-kiro ± 1 ~ 34 kV kanggo versi 34 kV lan ± 1 ~ 45 kV kanggo versi 45 kV. Gelombang persegi panjang lan mode uji DC uga didhukung.

Kanggo njaga sarung kabel, mesin tes ndhukung inspeksi sarung lan lokasi kesalahan kanthi output maksimal 10 kV. Pangukuran arus bocor ing mode DC mbantu netepake kualitas insulasi kabel sakabèhé. Deteksi risak sing dibangun kanthi cepet ngethok voltase dhuwur nalika flashover utawa kegagalan kabel kedadeyan, menehi perlindungan lengkap.

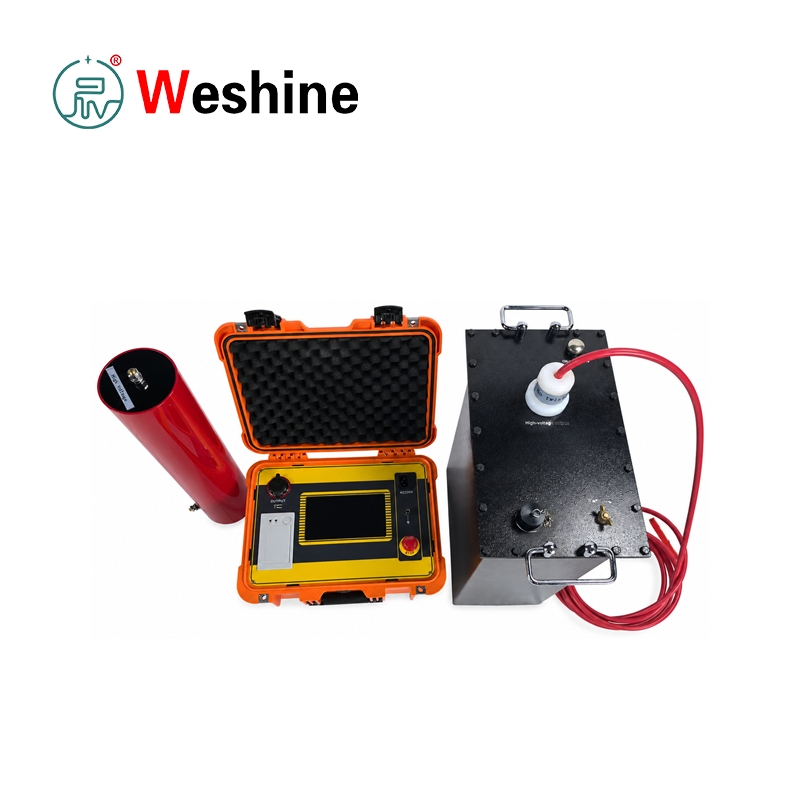

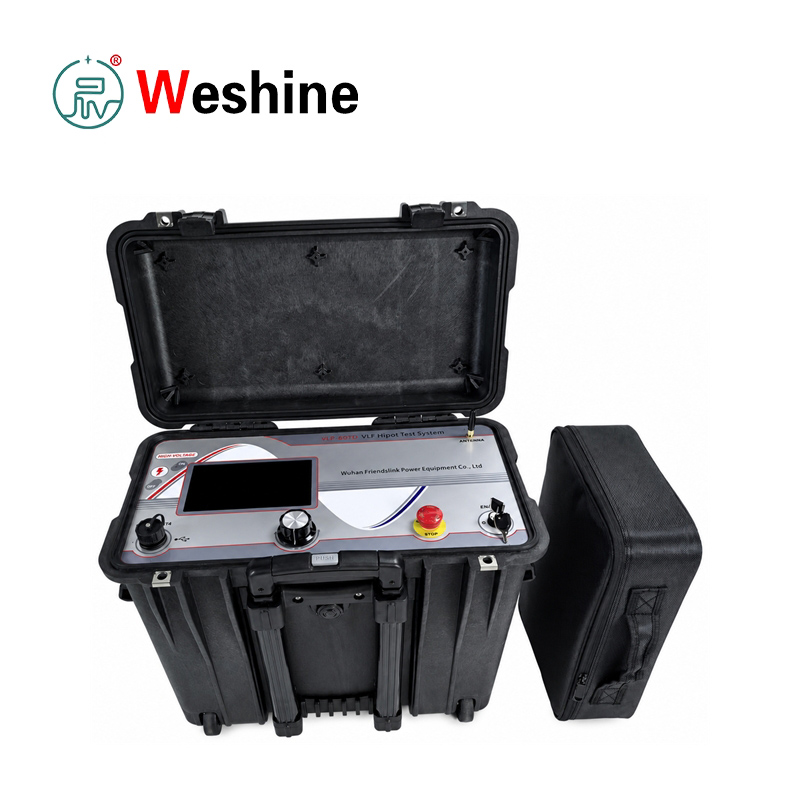

Set lengkap kalebu host test utama, kabel voltase dhuwur, kabel grounding, kabel listrik, USB flash drive lan tas aksesoris. Port USB 2.0 mbisakake ekspor data lan upgrade firmware. Kabeh log test disimpen sacara lokal lan bisa diekspor menyang USB kanggo nggawe laporan ing PC. Piranti lunak sing cocog ndhukung pambuka file data fase A / B / C lan ngasilake laporan rinci kanthi angka tes lan kurva kerugian dielektrik.

Keamanan minangka prioritas utama. Tegangan dhuwur bakal diasilake sajrone operasi, mula mung teknisi sing dilatih kanthi profesional sing diidini operasi. Operator kudu strictly tindakake limang aturan safety inti: mateni daya, ngunci metu re-energization, verifikasi nul voltase, lemah lan short-circuit, isolasi komponen urip jejer. Tes voltase dhuwur mbutuhake loro utawa luwih staf ing situs kanggo pengawasan.

Panduan Produk

Tester kabel terpadu bisa digunakake kanthi nggunakake tegangan sinus 0.1 Hz sing bisa dikontrol ing kabel sing diuji. Dibandhingake karo tes AC 50 Hz konvensional, teknologi frekuensi ultra-rendah banget nyuda panjaluk saiki kanggo beban kabel kapasitif, ngidini inspeksi lapangan portabel kanggo kabel voltase medium.

Sadurunge sambungan kabel, tindakake limang aturan safety voltase dhuwur strictly. Priksa manawa kabel tes wis mati, diisolasi, diverifikasi voltase, grounded lan short-circuited. Kabeh bagean urip sing cedhak kudu ditutupi utawa dipisahake. Mung operator sing dilatih sing bisa mbukak peralatan kasebut kanthi paling ora ana siji pengawas.

Sambungake aksesoris kanthi urutan tetep: nyambungake kabel lemah menyang terminal grounding host dhisik, banjur sambungake menyang lemah protèktif stasiun; masang kabel voltase dhuwur menyang port output voltase dhuwur; nyambungake konduktor utama kabel voltase dhuwur menyang fase kabel utawa sarung liwat fitting sing cocog; ndandani tameng kabel voltase dhuwur menyang garis grounding sing cedhak; pungkasane pasang kabel listrik.

Kanggo tes tahan VLF, pilih bentuk gelombang, voltase dirating, frekuensi lan durasi tes. Tegangan puncak nyata-wektu, saiki, gelombang output, frekuensi nyetel lan nilai RMS ditampilake ing layar. Timer diwiwiti kanthi otomatis yen voltase tekan nilai prasetel.

Kanggo diagnosis tan delta, ngaktifake fungsi mundhut dielektrik lan input voltase phase dirating kabel U0. Mesin bakal miwiti siklus tes otomatis, lan saben pangukuran lengkap mbutuhake kira-kira 3 menit 30 detik. Iku cathetan kapasitansi kabel, resistance, mundhut dielektrik rata-rata lan nilai mundhut nyata-wektu ing 0,5 U0, 1,0 U0 lan 1,5 U0.

Sawise tes rampung, data disimpen kanthi otomatis lan kabel dibuwang kanthi lengkap. Pangguna bisa browsing cathetan sejarah, ngekspor log siji utawa pirang-pirang menyang USB 2.0, lan ngasilake laporan sing bisa dicithak liwat piranti lunak sing ndhukung. Alat nampilake kurva mundhut lan data independen kanggo telung fase kabel.

Nalika nglakokake testing sheath utawa fault pinpointing, konfirmasi sarung kabel ora grounded ing loro ends, karo ora langsung lemah liwat joints utawa lampiran. Output maksimum kanggo inspeksi sheath lan fault tracing yaiku 10 kV.

Fitur

1. Ndhukung VLF gelombang sinus AC tahan pengujian

2．All-in-one dielektrik mundhut tan delta fungsi pangukuran

3. Rong opsi voltase puncak: 34 kV lan 45 kV

4. Output gelombang sinus: maks 24 kV RMS utawa 31,8 kV RMS

5. Output tegangan DC sing dibangun kanggo tes insulasi ekstra

6. Mode uji tegangan gelombang persegi panjang kasedhiya

7. Mode DC fungsi pengukuran arus bocor

8．Max 10 kV output kanggo sheath test lan sheath fault pinpointing

9．Urutan uji rugi dielektrik otomatis ing 0,5 U0, U0 lan 1,5 U0

10． Real-time puncak voltase & tampilan saiki sak operasi

11. Visualisasi bentuk gelombang output wektu nyata ing layar

12. Otomatis voltase dhuwur cut-off nalika voltase risak

13．Panyimpenan internal lokal kanggo kabeh log tes

14．Nguji ekspor data liwat antarmuka USB 2.0

15．Software ndhukung kanggo output laporan test selaras

16．Fungsi upgrade firmware liwat drive USB

17. Antarmuka multi-basa (Inggris & Cina Sederhana)

18．Dilengkapi tombol mandeg darurat lan kunci output voltase dhuwur

19. Desain proteksi tegangan mbalikke

20. Desain kasus protèktif portabel kanggo testing kabel lapangan ruangan

Skenario Aplikasi

Daya Utilitas

Operator kothak nganggo unit test kanggo commissioning kabel voltase medium, pangopènan biasa, diagnosis tan delta, inspeksi sarung lan evaluasi insulasi ing jaringan distribusi lan gardu.

Produsen Transformer

Pabrik trafo lan peralatan listrik nggunakake tester kanggo tes insulasi kabel lan komponen sing mbutuhake voltase VLF lan pangukuran mundhut dielektrik.

Pembangkit Listrik

Pembangkit listrik gumantung ing peralatan kanggo inspeksi kabel stasiun, pangopènan kabel generator tambahan, tes sarung lan diagnosa insulasi sajrone gangguan pangopènan.

Sepur

Jaringan sumber daya sepur nyedhiyakake kabel voltase medium ing gardu traksi lan saluran transmisi. Mesin ndhukung tes tahan kabel lan analisis tan delta sajrone jendhela pangopènan.

Tanduran Industri

Lokakarya pertambangan, petrokimia, baja lan manufaktur digunakake kanggo tes nampa kabel anyar, pangopènan périodik lan investigasi kesalahan sarung.

Universitas

Kolej lan lembaga riset ngetrapake piranti tes kanggo ngajar teori tes kabel VLF, petungan kerugian dielektrik, analisis penuaan insulasi lan standar operasi safety voltase dhuwur.

Laboratorium Pengujian

Laboratorium voltase dhuwur lan kabel profesional nggunakake Sistem Tes VLF Tan Delta iki kanggo nganakake tes tahan VLF, pangukuran tan delta, inspeksi sarung lan layanan diagnostik kabel pihak katelu.

Maintenance Kabel

Kru layanan kabel nggunakake peralatan kanggo inspeksi kabel XLPE, PE lan kertas terisolasi, diagnosis penuaan wit banyu, nemokake kesalahan sarung lan nggawe laporan tes.

Item Tes sing ditrapake

1. Kabel VLF gelombang sinus tahan pengujian

2. Pengujian rugi dielektrik delta tan delta kabel tegangan menengah

3. Diagnosis penuaan isolasi kabel XLPE

4. Kabel PE tahan inspeksi tegangan

5. Pengujian kinerja kabel terisolasi kertas

6. Pengkajian kerusakan pohon air kabel

7. Nganti-10kV kabel sheath testing

8. Kabel sheath fault pinpointing

9. Tes tahan tegangan DC

10. Pengujian tegangan gelombang persegi panjang

11. Pengukuran arus bocor mode DC

12. Tes nampa kiriman kabel anyar

13. Tes pangopènan pencegahan rutin kabel

14. Pembuatan laporan tes terpadu telung fase

15．Panyimpenan log lokal & ekspor data USB

Kasus Pelanggan

Bidang Industri:Service kabel voltase medium

Masalah Proyek

Tim pangopènan kothak daya dibutuhake kanggo ngevaluasi sawetara feeder kabel XLPE lawas. Tes tahan sing sederhana mung bisa mriksa resistensi risak, dene tim kasebut uga mbutuhake data kerugian dielektrik kanggo ngadili penuaan insulasi lan ngenali kabel sing duwe cacat wit banyu.

Uji Alur Operasi

Teknisi ngisolasi kabel target, ngetutake limang spesifikasi safety, nggawe kabeh set, nyambungake kabel voltase dhuwur lan kabel pelindung kaya sing ditunjuk, banjur diuripake ing unit tes. Padha milih mode test delta tan, kapenuhan kabel dirating voltase phase U0, dirilis mandeg darurat lan kunci voltase dhuwur, banjur miwiti testing otomatis. Unit kasebut ngukur mundhut dielektrik ing ngisor 0,5 U0, U0 lan 1,5 U0, nyimpen data lan ngeculake kabel sawise rampung.

Hasil Tes

Staff mriksa cathetan sajarah lan ngekspor kabeh data menyang USB drive. Piranti lunak sing cocog ngasilake laporan perbandingan fase kanthi nilai kerugian dielektrik lan kurva tren. Kabel kanthi indikator mundhut normal tetep ana ing layanan, dene kabel sing rusak banget dijadwalake kanggo ngawasi tindak lanjut.

Kaluwihan Aplikasi

Tim kasebut ngrampungake pemeriksaan voltase lan diagnosa tuwa kanthi siji piranti portabel. Siklus tes otomatis, ekspor USB lan generasi laporan ningkatake traceability data lan nyuda beban kerja dokumen manual.

FAQ

P: Apa fungsi piranti tes iki?

A: Iki ngrampungake pengujian tahan kabel VLF tegangan medium, pangukuran kerugian dielektrik tan delta, inspeksi sarung, pinpointing kesalahan sarung, uji tahan DC, uji gelombang persegi panjang lan deteksi arus bocor.

P: Apa bedane tes tahan VLF lan tes delta tan?

A: VLF tahan test verifikasi apa jampel kabel bisa nanggung voltase AC tartamtu; tes delta tan ngukur faktor mundhut dielektrik kanggo ngadili penuaan insulasi lan tingkat rusak.

Q: Apa konfigurasi voltase opsional?

A: Rong model: puncak 34 kV lan puncak 45 kV. Model 34 kV ngasilake gelombang sinus nganti 24 kV RMS / puncak 34 kV; model 45 kV tekan 31,8 kV RMS / 45 kV puncak.

P: Ing frekuensi apa tan delta diukur?

A: Pangukuran tan delta ditindakake ing frekuensi ultra-rendah 0,1 Hz.

P: Kisaran kapasitansi kabel apa sing ndhukung tes delta tan?

Model A: 34 kV: 1 nF ~ 8 μF; Model 45 kV: 1 nF ~ 5 μF.

P: Apa piranti bisa ngekspor cathetan tes?

A: Nggih. Log tes disimpen sacara internal lan bisa diekspor liwat USB 2.0. File sing diekspor bisa dibukak nganggo piranti lunak khusus kanggo ngasilake laporan tes resmi.

Q: Apa ndhukung sheath fault pinpointing?

A: Ya, mesin tes ndhukung inspeksi sarung lan lokasi kesalahan kanthi output maksimal 10 kV.

P: Cathetan safety utama sajrone operasi?

A: Mung profesional sing dilatih sing bisa ngoperasikake unit kasebut. Kabel test kudu mateni daya, grounded lan diisolasi kanthi lengkap sadurunge kabel. Tes voltase dhuwur mbutuhake pengawasan ing situs, lan mandeg darurat & kunci voltase dhuwur kudu digunakake kanthi bener.

Kaluwihan Weshine

Weshine Electric nyedhiyakake instrumen uji listrik profesional kanggo operator jaringan listrik, tim pangopènan kabel, kontraktor teknik, laboratorium pengujian lan kabeh jinis pangguna industri. Kanggo diagnosis kabel delta VLF lan tan, kita fokus ing operasi lapangan sing gampang, output voltase dhuwur sing stabil, pangukuran mundhut sing tepat, panyimpenan data lengkap lan fungsi sing ndhukung laporan. Kita nyedhiyakake layanan siji-mandeg kalebu panuntun dhumateng pilihan model, pencocokan skema tes kabel, latihan operasi safety lan solusi tes khusus. Kanthi pengalaman teknik sing akeh banget, kontrol kualitas sing ketat, dhukungan teknis lengkap, solusi tes sing diwasa lan layanan sawise-sales global, kita mbantu klien ngrampungake kabel tahan inspeksi lan diagnosa insulasi kanthi data tes sing jelas lan bisa dilacak. Yen sampeyan butuh peralatan diagnostik kabel kabeh-ing-siji sing bisa dipercaya, Sistem Tes VLF Tan Delta bisa nyukupi panjaluk tes ing situs sampeyan.
