Sistem Uji Tegangan Tegangan Bebas PD

Sistem Uji Tegangan Tegangan AC sing bebas PD iki cocog karo inspeksi insulasi sing ketat lan standar tes discharge parsial kanggo kabeh jinis peralatan voltase dhuwur modern. Dilengkapi trafo terisolasi gas SF6 premium, ngilangake risiko polusi trafo tes sing diisi minyak tradisional nalika njaga insulasi stabil lan umur dawa. Akeh manufaktur listrik ngirim pitakon tuku kanggo sumber rig test lengkap iki kanggo kontrol kualitas produksi massal.

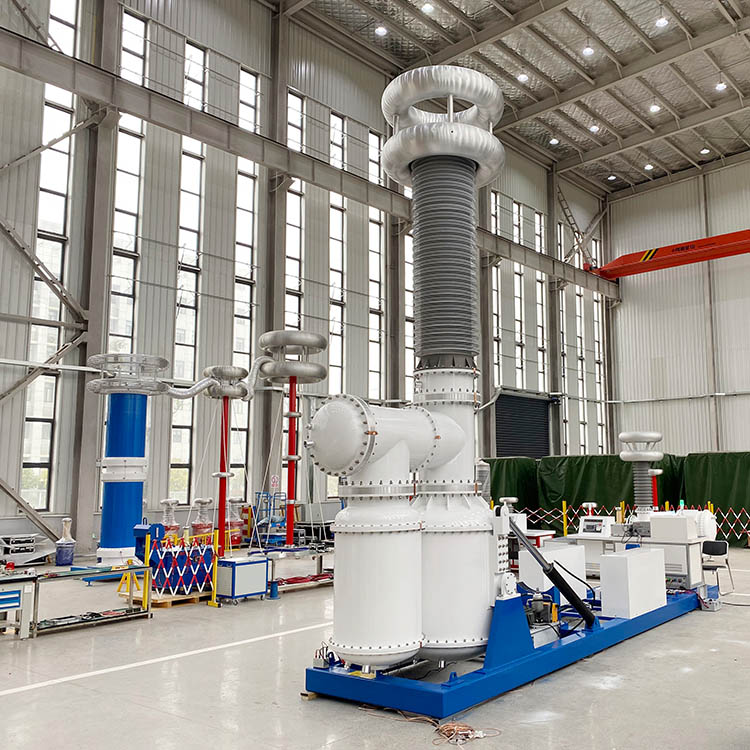

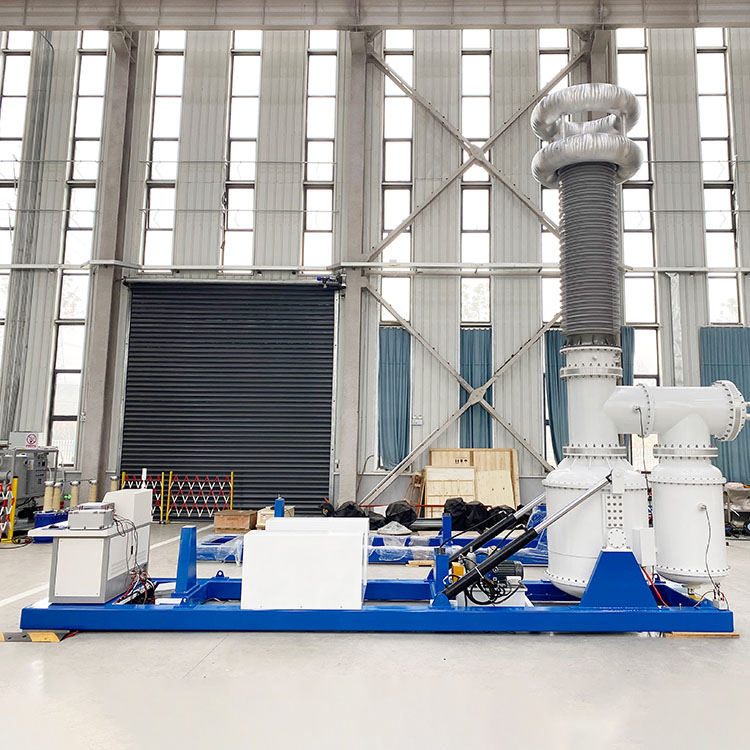

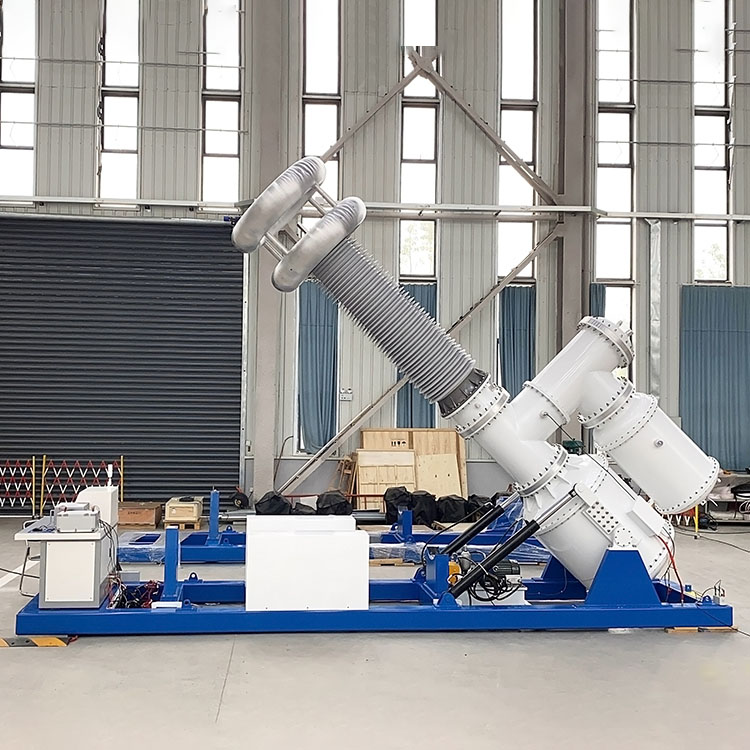

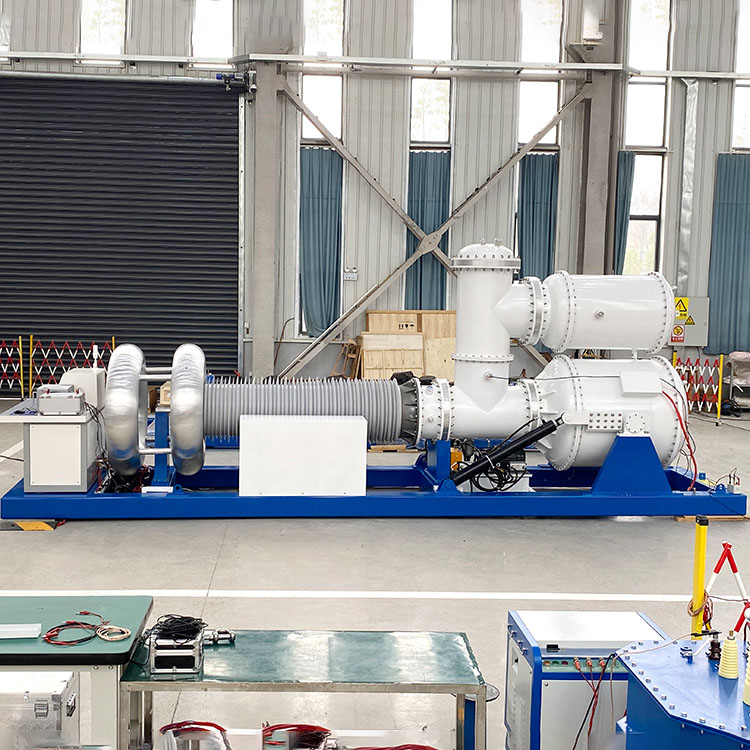

Dibangun ing sekitar komponen inti terisolasi SF6, Sistem Uji Tegangan Tegangan AC sing bebas PD ngasilake tegangan 250kV sing stabil lan mbatesi pelepasan sebagean sajrone 5pC. Fitur kontrol cerdas otomatis, kompensasi daya reaktif multi-tataran, operasi kurang swara lan interlocks safety lengkap, narik kawigaten pesenan akeh terus-terusan saka keperluan daya, pabrik industri, universitas lan laboratorium voltase dhuwur profesional.

Platform Tes Lengkap Terpadu

Ndhukung tes ing trafo, switchgear GIS, kabel listrik, bushing, insulator lan reaktor. Kabeh unit nggabungake trafo voltase dhuwur, kapasitor kopling, pembagi voltase, reaktor watesan saiki lan konsol kontrol cerdas dadi stasiun kabeh-ing-siji, mbantu tim pengadaan ngirit biaya tuku peralatan sing kapisah.

Nalika ngoperasikake voltase sing dirating, Sistem Uji Tegangan Tegangan AC tanpa PD iki tetep discharge parsial ≤5pC, tes tes ditampa pabrik, sertifikasi jinis, pemeriksaan insulasi rutin lan riset laboratorium sing mbutuhake tingkat PD sing sithik. Distorsi gelombang kasebut dikontrol ing ngisor 2%, ngasilake data tes sing stabil lan bisa direproduksi tundhuk karo standar industri internasional.

Kompensasi Daya Reaktif Efisien

Reaktor kompensasi voltase rendah sing dibangun nyuda konsumsi daya sakabèhé lan nambah efisiensi operasi. Penyesuaian denda daya reaktif multi-level njamin output voltase stabil ing beban tes kompleks sing abot, sorotan utama sing ndadekake para panuku koperasi jangka panjang ngirim pesenan akeh maneh.

Kontrol Intelligent sing dipercaya & Perlindhungan Keamanan Multi-Lapisan

Konsol kontrol nyadari regulasi voltase lancar lan pemantauan data wektu nyata, ngidini teknisi ngrampungake tes voltase tahan kanthi efisien kanthi keamanan lengkap. Desain multi-proteksi kalebu overvoltage cutoff, watesan saiki lan nyegah discharge nemen nyuda beboyo sak nyobi voltase dhuwur.

Kanthi spesifikasi output dhuwur 500kV opsional lan kinerja penindasan discharge parsial sing unggul, Sistem Uji Tegangan Tegangan AC tanpa PD tetep dadi pilihan utama kanggo pembangkit listrik, pabrikan listrik lan laboratorium sing nindakake evaluasi insulasi lan verifikasi peralatan voltase dhuwur.

Prinsip Kerja

Sistem Uji Tegangan Tegangan AC tanpa PD gumantung marang trafo terisolasi SF6 kanggo ngirim daya AC voltase dhuwur 50Hz sing stabil kanggo inspeksi. A kapasitor kopling dibangun ing njupuk sinyal discharge parsial ing wektu nyata, nalika divider voltase trek voltase output saindhenging kabèh siklus test. Reaktor ganti rugi sing cocog kanthi otomatis nyetel panjaluk daya reaktif, nyuda input daya lan ningkatake efisiensi operasional sakabèhé.

Dilengkapi karo reaktor watesan saiki lan modul interlock safety lengkap, unit iki nglindhungi conto tes lan piranti host saka risiko overvoltage lan flashover dadakan, ngasilake asil tes sing stabil lan aman sing entuk pangenalan saka insinyur sing tuku.

Skenario Aplikasi Target

Operator Daya Grid

Becik kanggo pangopènan peralatan gardu, komisioning proyek lan diagnosa insulasi ing trafo, lemari GIS lan switchgear voltase dhuwur. Akeh panuku pembangkit listrik ngirim panjaluk pengadaan akeh kanggo sistem iki kanggo nggawe standarisasi kerja inspeksi biasa.

Pabrik Produksi Transformer

Sampurna kanggo mriksa titik produksi saben dina, tes ditampa pabrik lan sertifikasi jinis resmi trafo daya & distribusi. Tim pengadaan manufaktur asring nyiapake stok panguji iki kanggo nyepetake siklus inspeksi produksi.

Laboratorium Tegangan Tinggi Profesional

Kinerja discharge sebagean ultra-rendah memenuhi standar sing ketat kanggo sertifikasi produk lan tes R&D produk anyar, narik kawigaten para panuku lab kanggo nggawe pesenan pasokan jangka panjang.

Universitas & Lembaga Riset

Cocog kanggo riset bahan dielektrik, analisis kinerja insulasi lan eksperimen pengajaran utama voltase dhuwur. Pembeli proyek riset kerep njaluk konfigurasi khusus sadurunge pesenan resmi.

Pangguna Industri Pabrik & Pertambangan

Ditrapake kanggo mriksa pencegahan periodik lan evaluasi status insulasi fasilitas daya inti ing situs, mbantu departemen pengadaan perusahaan nyuda biaya outsourcing testing pihak katelu.

Range Aplikasi

1. Pengujian isolasi trafo daya

2. GIS discharge parsial inspeksi

3. Tegangan AC tahan testing

4. High voltase switchgear deteksi tumindake

5. Test kinerja Bushing

6. Kabel daya tahan test

7. Inspeksi kualitas isolator padat

8. On-site factory acceptance test (FAT)

9. Tes jinis produk & dhukungan sertifikasi

10. Karya riset laboratorium tegangan dhuwur

Kekuwatan Inti Weshine

Weshine Electric spesialisasi ing ngembangake lan nggawe instrumen tes voltase dhuwur lan peralatan pangukuran sebagean. Sistem tes voltase tahan AC tanpa PD kita nggunakake teknologi insulasi SF6 sing diwasa, indikator discharge parsial ultra-rendah, sampling voltase sing tepat lan proteksi keamanan sing komprehensif. Dicocogake kanggo operator jaringan listrik, pabrikan listrik, laboratorium pihak katelu lan lembaga riset, peralatan kita ngirim tes sing akurat, aman lan efisien kanggo piranti listrik voltase dhuwur modern. Pembeli proyek global bisa ngatur tes conto sadurunge mlebu perjanjian pengadaan kerangka resmi.

FAQ

Q1: Apa spesifikasi teknis utama?

Kapasitas Rated: 250 kVA. Dirating voltase output: nganti 500kV. Tingkat discharge parsial: ≤5pC. Distorsi gelombang: ≤2%. Sistem gangguan: ≤50dB. Operasi terus-terusan: 30 menit. Kapabilitas overvoltage: 110% kanggo 1 menit.

Q2: Napa insulasi SF6 tinimbang jinis sing diisi minyak?

Gas SF6 ngilangi produk sampingan karbonisasi lenga sing nggawe sinyal PD palsu, njamin kinerja dielektrik sing stabil, risiko polusi nol, lan njaga tingkat PD latar mburi ≤5pC kanggo FAT akurat ing trafo lan GIS.

Q3: Aplikasi apa sing didhukung sistem iki?

Pengujian insulasi trafo, inspeksi PD switchgear GIS, tes tahan kabel daya, evaluasi kinerja bushing/insulator, FAT, sertifikasi tipe, lan riset laboratorium voltase dhuwur.

Q4: Kepiye cara kompensasi daya reaktif?

Reaktor kompensasi voltase rendah sing dibangun ing (200kvar, saklar bermotor multi-tap) nyetel daya reaktif kanthi langkah-langkah. Iki njaga voltase ajeg ing beban tes sing abot lan nambah efisiensi operasi sakabèhé.

Q5: Apa fitur pangayoman safety kalebu?

Perlindhungan multi-lapisan kalebu cutoff overvoltage, watesan saiki, pencegahan discharge, lan modul interlock safety lengkap kanthi reaktor watesan saiki kanggo nglindhungi saka risiko flashover dadakan.

Q6: Sistem iki dirancang kanggo sapa?

Operator jaringan listrik, pabrik manufaktur trafo, lab voltase dhuwur profesional, universitas/institusi riset, lan pangguna pabrik/tambang industri kanggo uji rutin lan jinis.

Panuntun Tuku

Nuduhake paramèter tes voltase dhuwur karo tim dodolan kanggo entuk kutipan khusus lan file teknis lengkap kanggo rencana pengadaan sampeyan.
