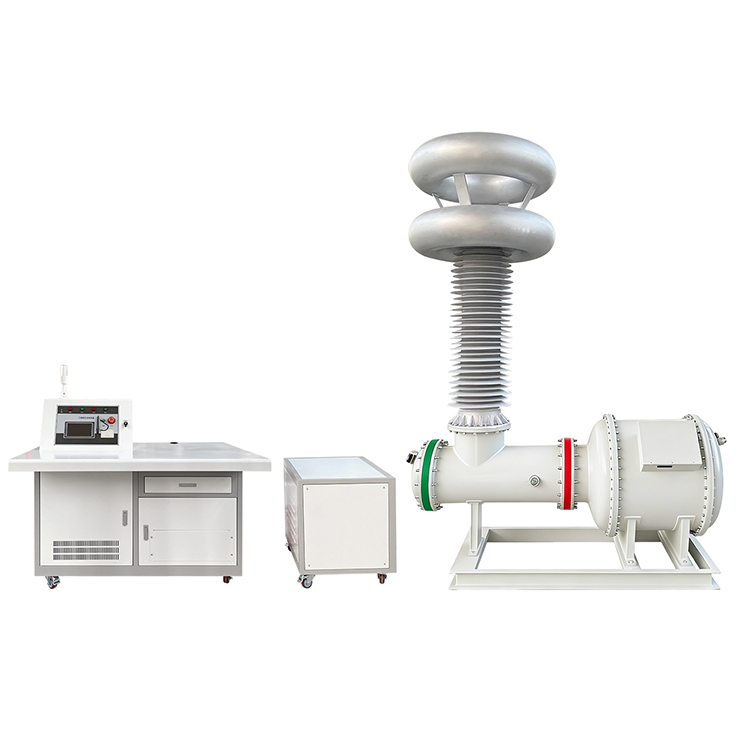

Sistem Pengujian Tegangan Tegangan Bebas Parsial

Tuku Sistem Uji Tegangan Tegangan Bebas Parsial Gratis saka pabrikan China Weshine®. Iki minangka solusi tes kinerja dhuwur sing dirancang kanggo tes voltase tahan AC lan pangukuran discharge parsial trafo, switchgear, GIS, insulator, kabel, bushing, lan peralatan listrik voltase dhuwur liyane. Para panuku industri bisa ngirim pitakon lan nggawe pesenan pengadaan akeh kanggo panjaluk uji coba laboratorium lan pabrik sing stabil.

Kirim Pitakonan

Deskripsi Produk

Nggunakake teknologi trafo terisolasi gas SF6 sing majeng, Sistem Uji Tes Tegangan Tahan AC Bebas Parsial nyedhiyakake output 250kV sing stabil kanthi tingkat discharge parsial sakabèhé ≤5pC. Nampilake kontrol otomatis cerdas, kompensasi daya reaktif, operasi kurang swara, lan fungsi pangayoman lengkap, iku becik kanggo keperluan daya, perusahaan industri, universitas, institut riset, lan laboratorium voltase dhuwur.

Amarga industri tenaga terus ngunggahake standar kanggo inspeksi insulasi lan deteksi discharge sebagean mikro, unit tes iki dikembangake kanggo cocog karo panjaluk pasar kasebut. Ora kaya trafo tes sing diisi minyak konvensional, insulasi SF6 mbusak risiko tumpahan minyak lan polusi, nalika ngethok bobot peralatan sakabèhé 20% nganti 60% kanggo transportasi lan panggonan sing luwih gampang.

Kabeh pagelaran sing bisa dipercaya iki didhukung dening kekuatan manufaktur profesional.Weshine® minangka pabrik berteknologi tinggi modern sing spesialisasine ing riset lan pangembangan, produksi, dodolan lan layanan piranti otomatisasi sistem daya lan instrumen tes.Produk kasebut didol ing saindenging jagad lan wis nampa umpan balik positif saka akeh pelanggan.

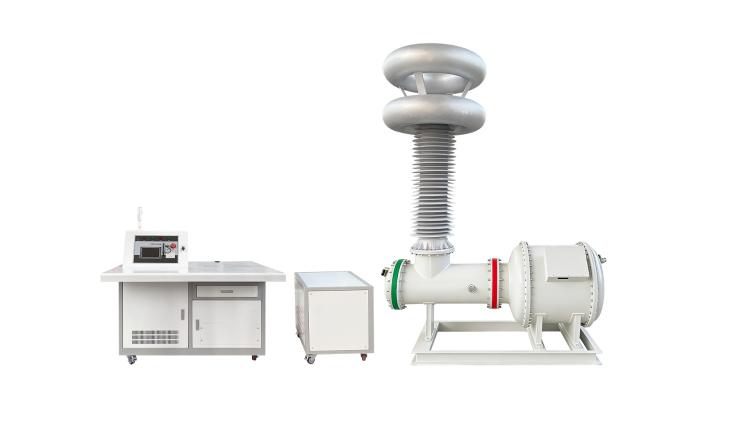

Partial Discharge Free AC Withstand Voltage Test System discount

Kinerja

Sistem Uji Tes Tegangan AC Bebas Sebagean nggunakake trafo terisolasi gas SF6 kanggo njaga output 250kV sing stabil, mbatesi pelepasan sebagean kabeh dadi ≤5pC. Kontrol otomatis cerdas, kompensasi daya reaktif, gangguan swara lan proteksi keamanan multi-lapisan ndadekake pilihan praktis kanggo pabrik tenaga, klien industri, universitas lan laboratorium riset.

Indeks discharge parsial mesin kabeh tekan ≤5pC, lan trafo SF6 sing dibangun mung ngasilake discharge parsial ≤3pC ing voltase sing dirating. Kinerja insulasi sing apik banget ndadekake inspeksi discharge parsial, pamriksan pabrik, verifikasi insulasi lan macem-macem tugas riset voltase dhuwur.

Struktur

Paket lengkap kalebu trafo tes terisolasi SF6, kapasitor kopling, reaktor pembatas arus voltase dhuwur, reaktor kompensasi tegangan rendah, trafo isolasi lan kabinet kontrol otomatis. Teknologi kompensasi voltase sithik nyuda konsumsi daya input nganti 60%, sing ningkatake efisiensi tes lan nyuda syarat sumber daya.

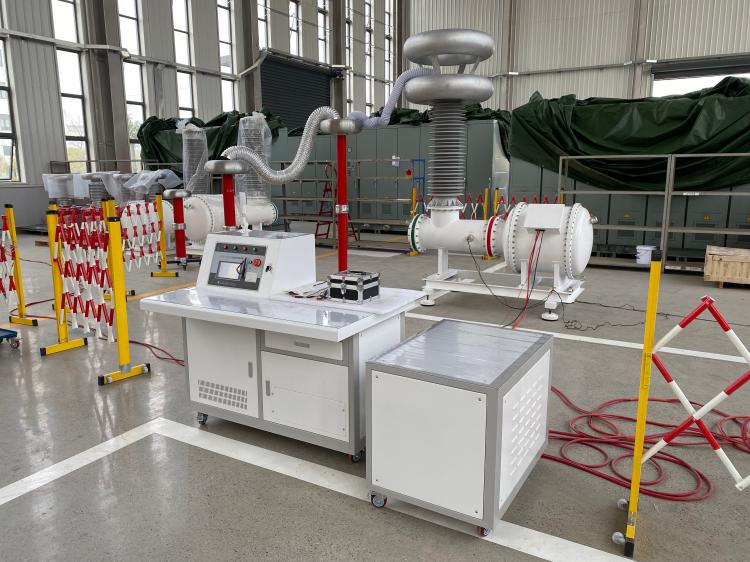

Partial Discharge Free AC Withstand Voltage Test System supplier

Kontrol

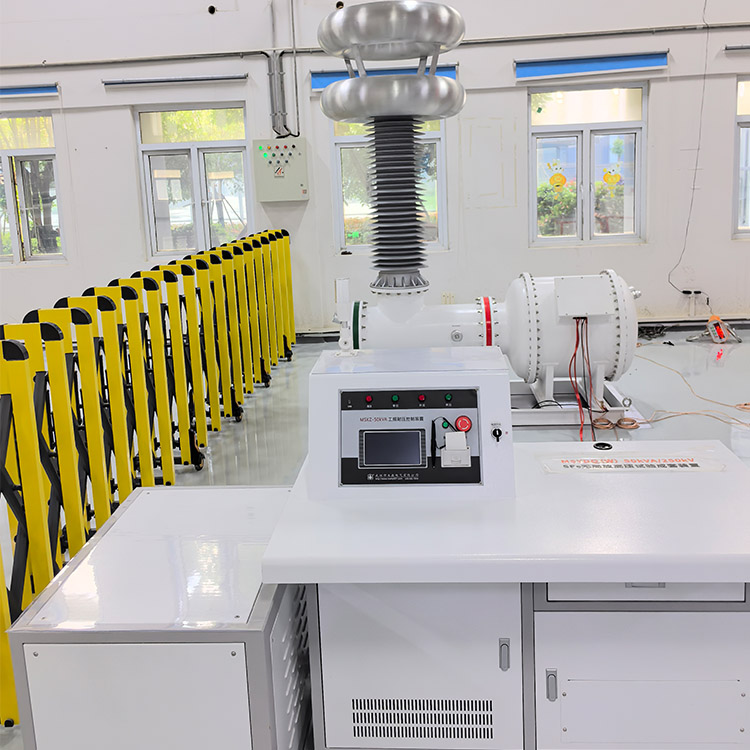

Sistem Uji Tes Tegangan Tahan AC Bebas Parsial dilengkapi unit kontrol layar tutul warna 7 inci sing ndhukung mode operasi otomatis lan manual. Operator bisa nyetel limang bagean voltase kapisah, nyetel kacepetan ngedongkrak lan terus wektu bebas. Fungsi otomatis nutupi ngangkat voltase, ganti ganti rugi, wektu, relief tekanan sawise tes, panyimpenan data, goleki rekaman lan nyetak laporan tes.

Safety

Kanggo njamin operasi sing stabil lan aman, peralatan kasebut ngasilake voltase gelombang sinus sing lancar kanthi distorsi gelombang ing ngisor 5% lan swara swara ing ngisor 65dB. Mekanisme proteksi overvoltage lan overcurrent wis dilengkapi. Framework modular ndhukung upgrade mengko, bisa ditambahi kanggo testing voltase Ultra-dhuwur nganti 1200kV.

Spesifikasi Sistem		SF6 Test Transformer		Konsol Kontrol Otomatis
Paramèter	Spesifikasi	Paramèter	Spesifikasi	Paramèter	Spesifikasi
Kapasitas Rated	50kVA	Kapasitas Rated	50kVA	Kapasitas Rated	20 kVA
Sumber Daya Input	Fase Tunggal AC 380V, 50Hz	Tegangan Input	0-400V	Power Supply	AC380V
Tegangan Output Rated	250kV	Tegangan Output Rated	250kV	Tegangan Output	0-420V
Dirating Output Saiki	0.2A	Isolasi Gas	SF6	Dirating Output Saiki	47A
Bentuk Gelombang Output	Gelombang Sinus Murni	Tekanan Kerja	0,5 MPa	Akurasi Tegangan	Kelas 1.0
Distorsi Gelombang	≤5%	Rasio Instrumen	2500:01:00	Tampilan	Layar Sentuh Warna 7 inci
Sistem Noise	≤65dB	Tingkat Discharge Parsial	≤3pC	Tegangan Ramp Rate	Bisa diatur
Impedansi Short Circuit	≤6%	Reaktor Watesan Saiki	250kV/100mH	Mode Test	Otomatis / Manual
Tingkat Discharge Parsial	≤5pC	Kapasitor Kopling Kab	250kV/50pF	Tahap Programmable	5 Tahap Tegangan
Operasi terus-terusan	30 menit	ukuran	2180 x 900 x 2780 mm	ukuran	1320 x 800 x 1180 mm
Kapabilitas Overvoltage	110% Rated Voltage kanggo 1 Menit	Bobot	854 kg	Bobot	196 kg
Fungsi Proteksi	Overvoltage & Overcurrent Protection

Kabinet Kompensasi Isolasi
Paramèter	Spesifikasi
Kapasitas Kompensasi	50kwar
Tegangan Rated	0,4 kV
Akurasi Kompensasi	± 5 kvar
Metode Imbuhan	Ngalih Motorized
Langkah Kompensasi	5 langkah
Dirating Saiki saben Langkah	25A
Kapasitas Transformator Isolasi	20 kVA
Rated Saiki	50A/50A
Penyaringan Atenuasi	≥40dB (40kHz-100kHz)
Penyaringan Atenuasi	≥60dB (100kHz-2MHz)
Kekuwatan Isolasi	3 kV / 1 min
ukuran	850 x 600 x 700 mm
Bobot	230 kg

Fitur

1, SF6 gas-insulated transformer teknologi

2. Desain bebas lenga tanpa kontaminasi lingkungan

3. Sistem lengkap tingkat discharge parsial ≤5pC

4. Transformator tingkat discharge parsial ≤3pC

5. Rated tegangan output nganti 250kV

6. Rated kapasitas 50 kVA

7. Kompensasi daya reaktif nyuda arus input nganti 60%

8. Mode tes otomatis lan manual

9. Lima-tataran voltase programmable lan setelan wektu

10. Laju ramp tegangan sing bisa diatur

11. Regulasi voltase cerdas lan ganti rugi

12. Panyimpenan data sajarah lan nyetak laporan

13. Output gelombang sinus stabil kanthi distorsi ≤5%

14, Low operasi gangguan ≤65dB

15, pangayoman overvoltage dhuwur-voltase

16. Tail-saiki proteksi overcurrent

17, Cocog kanggo discharge parsial lan AC tahan testing voltase

Aplikasi

1. Transformator AC Tahan Pengujian Tegangan

2. GIS Pengujian Partial Discharge

3. Pengujian Isolasi Switchgear

4. Tes Kabel Tegangan Tinggi

5. Pengujian Bushing

6. Pengujian isolator

7. Pengujian Penerimaan Pabrik (FAT)

8. Tes Laboratorium Tegangan Tinggi

9. Pengujian Jenis Peralatan Listrik

10. Program Upaya Pencegahan

Kaluwihan Weshine

Weshine Electric minangka produsen profesional peralatan tes voltase dhuwur lan sistem pangukuran discharge parsial. Seri VS-W seri Sistem Uji Tegangan Tahanan Bebas AC VS-W nggabungake teknologi insulasi SF6 sing canggih, kinerja pelepasan parsial ultra-rendah, otomatisasi cerdas, lan perlindungan safety sing dipercaya. Dirancang kanggo aplikasi laboratorium lan lapangan sing nuntut, solusi Weshine mbantu para pelanggan nambah akurasi tes, njamin kepatuhan peraturan, lan nambah linuwih peralatan jangka panjang.
