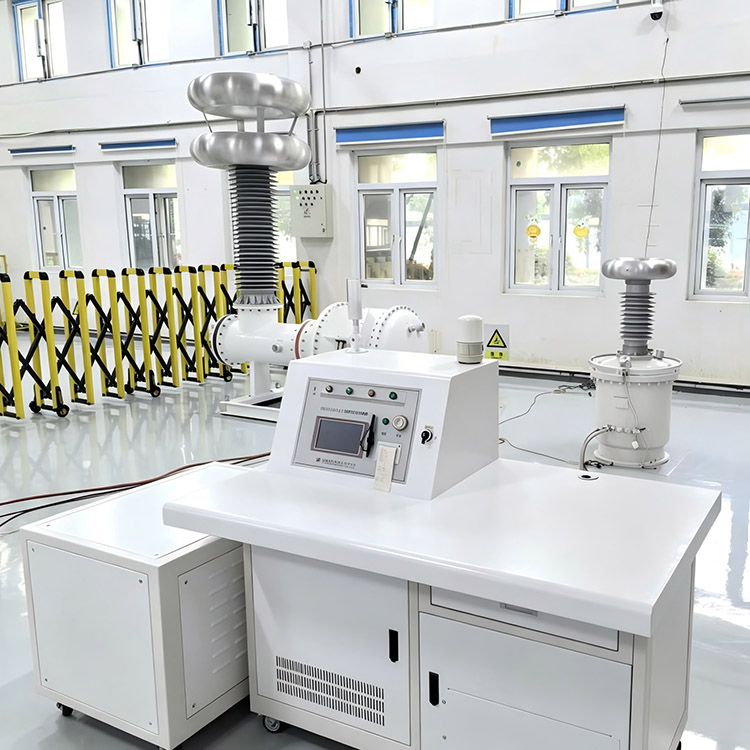

Sistem Uji Hipot AC Gratis 100kV Discharge Parsial

Sistem Tes Hipot AC Gratis 100kV minangka solusi tes voltase dhuwur profesional sing dikembangake kanggo tes voltase tahan AC lan deteksi discharge parsial trafo, switchgear, insulator, kabel, bushing, peralatan GIS, lan peralatan listrik liyane.

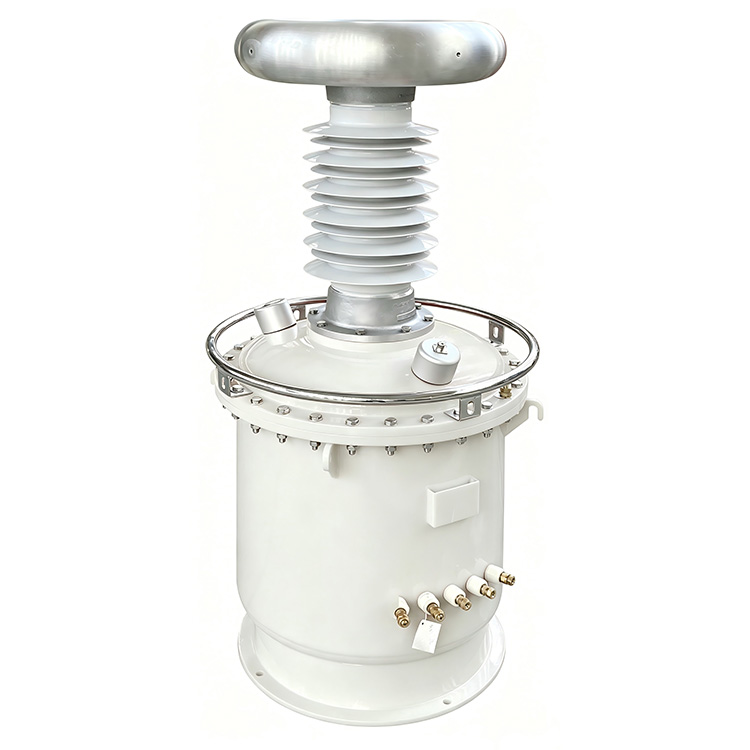

Sistem kasebut nggunakake trafo tes terisolasi gas SF6 tinimbang struktur sing dicelupake minyak tradisional, ngilangi risiko kontaminasi minyak nalika nyuda bobot peralatan kanthi 20% nganti 60%. Sistem lengkap njaga discharge parsial total ora luwih saka 5pC nalika mlaku ing voltase dirating.

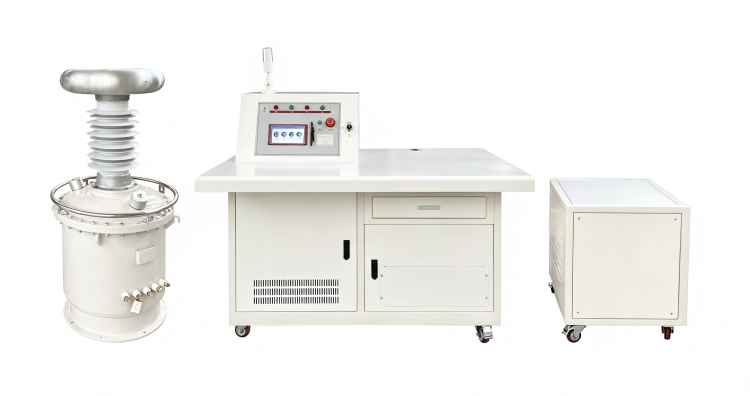

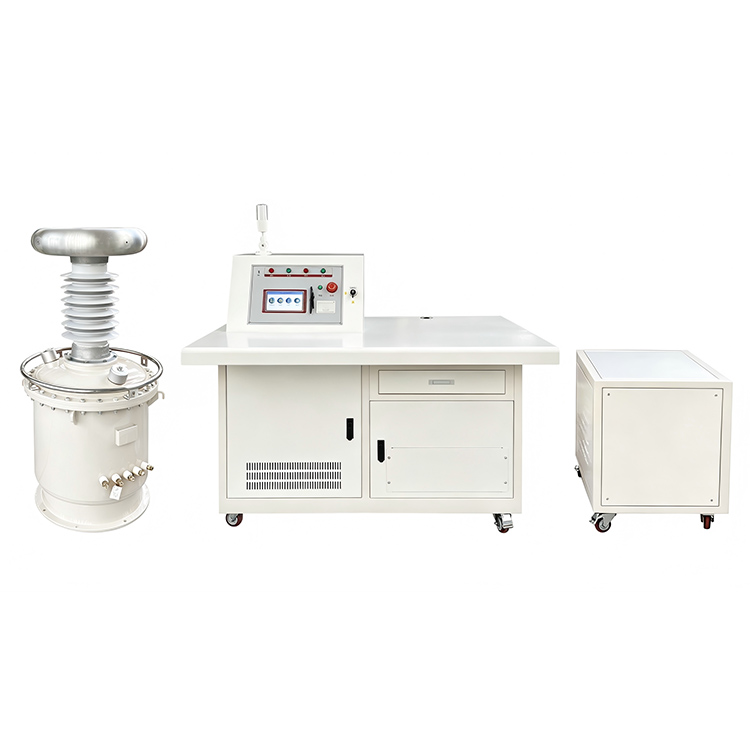

Sistem tes terpadu lengkap iki dirakit karo trafo tes voltase dhuwur, kapasitor kopling, reaktor pembatas arus voltase dhuwur, reaktor kompensasi tegangan rendah, trafo isolasi, konsol operasi otomatis uga kabinet ganti rugi. Struktur kompensasi voltase rendah sing dibangun kanthi efektif bisa nyuda konsumsi saiki input kanthi maksimal 60%, sing mbantu ngangkat efisiensi energi lan nyuda biaya operasi saben dina.

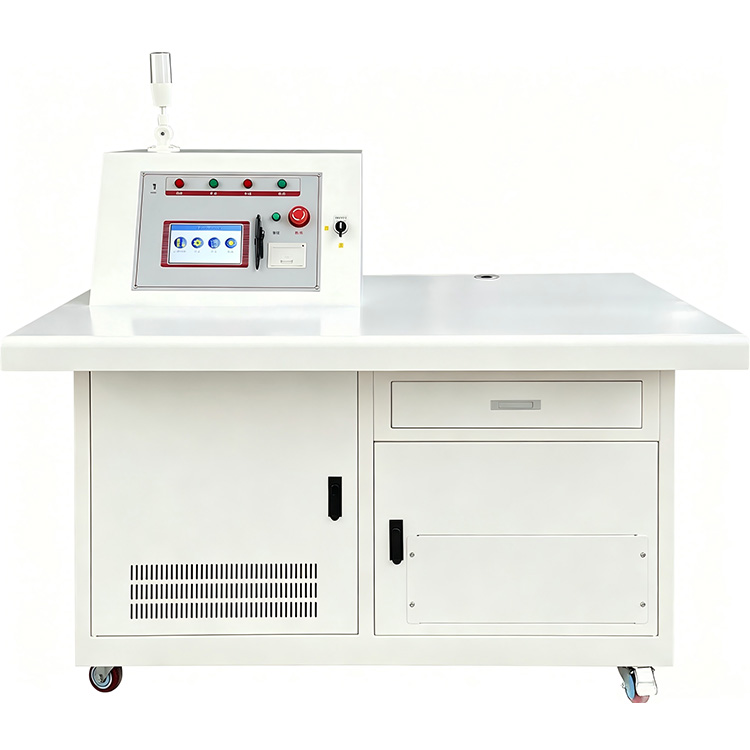

Dilengkapi konsol kontrol layar demek warna 7-inci, sistem kasebut ndhukung mode tes otomatis lan manual. Pangguna bisa ngatur kanthi mandiri nganti limang tahap voltase, tingkat ramp voltase, lan tahan durasi tes. Fungsi tes otomatis kalebu ramping voltase, ganti ganti rugi, wektu, nyuda voltase, panyimpenan data, lan nyetak laporan, ningkatake efisiensi tes lan bisa diulang.

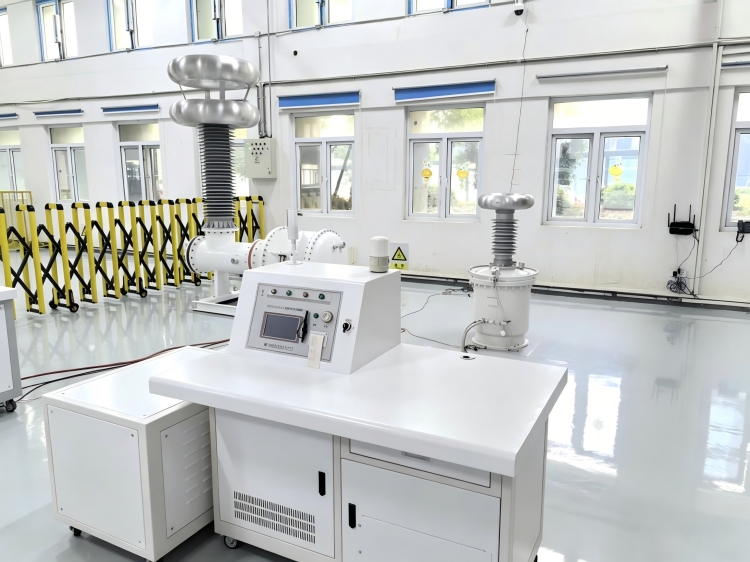

Dirancang kanggo laboratorium voltase dhuwur lan aplikasi uji lapangan, sistem kasebut nyedhiyakake output sinusoidal sing stabil kanthi distorsi gelombang kurang saka 5%, gangguan operasi sing sithik, lan proteksi sing dipercaya marang kahanan overvoltage lan overcurrent. Desain skalabel ngidini sistem sing padha ing seri produk entuk rating voltase nganti 1200kV kanggo aplikasi tes voltase ultra-dhuwur.

Panduan Produk

Cara Kerja Sistem

Sistem Tes Hipot AC Gratis 100kV Parsial ngasilake output frekuensi daya voltase dhuwur sing stabil liwat trafo tes terisolasi SF6. Sajrone tes, kapasitor kopling lan sirkuit pangukuran terus-terusan ngawasi kegiatan discharge parsial nalika sistem kontrol otomatis ngatur proses ramping, nyekel, lan nyuda voltase.

Reaktor kompensasi voltase kurang bisa nyuda arus input sing dibutuhake, sing ndadekake efisiensi energi sing luwih apik lan nyuda beban sumber daya sing disambungake. Sistem kabeh bisa nindakake tes voltase tahan lan pangukuran discharge sebagean kanthi bebarengan, saengga pangguna bisa nindakake evaluasi lengkap babagan kinerja insulasi kabeh jinis peralatan voltase dhuwur.

Fitur

1. Desain trafo terisolasi gas SF6 tanpa kontaminasi minyak

2. Sakabèhé tingkat discharge parsial ≤5pC

3. Transformator tingkat discharge parsial ≤3pC

4. Rated tegangan output nganti 100kV

5. Kompensasi daya reaktif nyuda sumber saiki nganti 60%

6. Mode tes otomatis lan manual

7. Lima-tataran voltase programmable lan setelan wektu

8. Tingkat ramp voltase sing bisa diatur saka 0.5kV/s nganti 2.5kV/s

9. Ganti ganti rugi otomatis lan regulasi voltase

10. Panyimpenan data sajarah lan fungsi printing

11. Pengukuran tegangan presisi tinggi

12. Output gelombang sinus stabil kanthi distorsi ≤5%

13. Operasi kurang swara ≤65dB

14, pangayoman overvoltage lan overcurrent lengkap

15, Cocog kanggo discharge parsial lan AC tahan testing voltase

Bidang Aplikasi

1. Perusahaan Power Utility

Digunakake kanggo tes insulasi rutin lan evaluasi discharge parsial trafo, switchgear, peralatan GIS, kabel, lan aparat gardu.

2. Laboratorium Tegangan Tinggi

Cocog kanggo tes jinis, tes acceptance pabrik, lan proyek riset sing mbutuhake kinerja discharge parsial ultra-rendah.

3. Produsen Transformer

Digunakake kanggo kontrol kualitas, verifikasi insulasi, lan tes pabrik pungkasan saka trafo daya lan distribusi.

4. Universitas lan Lembaga Riset

Ndhukung pendhidhikan teknik voltase dhuwur, riset insulasi, lan proyek uji coba listrik maju.

5. Industri Pertambangan

Nyedhiyakake tes pangopènan pencegahan lan penilaian kahanan insulasi kanggo peralatan listrik kritis.

Item Tes Khas

1. Transformator AC Tahan Pengujian Tegangan

2. GIS Pengujian Partial Discharge

3. Tes Tegangan Tinggi Switchgear

4. Pengujian Isolasi Kabel Daya

5. Insulator lan Bushing Testing

6. Pengujian Penerimaan Pabrik Peralatan Listrik

7. Riset Laboratorium Tegangan Tinggi

8. Program Upaya Pencegahan

Kaluwihan Weshine

Weshine Electric fokus ing ngembangake lan nggawe peralatan tes voltase dhuwur uga sistem pangukuran discharge parsial. Unit tes voltase tahan AC kita kanthi insulasi gas SF6 nampilake output pelepasan parsial sing sithik banget, operasi otomatis sing cerdas, teknologi kompensasi hemat daya, lan modul perlindungan safety sing bisa dipercaya. Dibangun kanggo nangani tugas uji coba sing ketat ing laboratorium lan lingkungan kerja ing situs, kabeh solusi saka Weshine mbantu klien nindakake pemeriksaan kinerja insulasi sing tepat, nyukupi standar industri sing relevan, lan njaga operasi jangka panjang sing stabil saka peralatan voltase dhuwur.

Sistem Tes Hipot AC Gratis 100kV Kita bisa nyukupi kabeh tes insulasi voltase dhuwur lan panjaluk pemantauan discharge parsial. Bebas bae kanggo nggayuh tim kita kapan wae kanggo solusi khusus, data teknis sing rinci lan kutipan kompetitif.
