Ultra Low Frekuensi High Voltage Generator

Minangka pabrikan profesional ing China, Weishine pengin nyedhiyakake Generator Tegangan Tinggi Frekuensi Ultra Rendah sing berkualitas tinggi, sing dirancang kanggo tes insulasi listrik tahan AC ing ngendi peralatan uji frekuensi daya konvensional mbutuhake kapasitas sing gedhe banget. Ing tes insulasi pencegahan, tes tahan voltase dhuwur minangka salah sawijining cara sing paling penting kanggo verifikasi manawa insulasi peralatan bisa tahan voltase tes sing ditemtokake. Kanggo obyek tes kapasitansi gedhe kayata kabel daya XLPE, kapasitor daya, generator gedhe, lan motor, tes tahan AC 50 Hz asring mbutuhake trafo tes gedhe utawa set tes resonansi. Sistem tes frekuensi ultra-rendah 0.1 Hz nyuda kapasitas daya tes sing dibutuhake lan nggawe uji lapangan luwih praktis. Desain sing kompak lan portabel nyuda biaya pengadaan sakabèhé kanggo tim teknik lapangan.

Unit tes ngasilake tegangan dhuwur AC frekuensi ultra-rendah sing dikontrol. Frekuensi output sing kasedhiya yaiku 0,1 Hz, 0,05 Hz, 0,02 Hz, lan 0,01 Hz. Frekuensi sing luwih murah ngidini instrumen kanggo nguji beban kapasitif sing luwih gedhe nalika njaga ukuran peralatan tes lan panjaluk daya bisa diatur. Miturut manual, sistem kasebut utamané cocok kanggo peralatan listrik kanthi kapasitansi sing padha, kalebu kabel daya, kapasitor, generator medium lan gedhe, lan motor.

Komponen produk

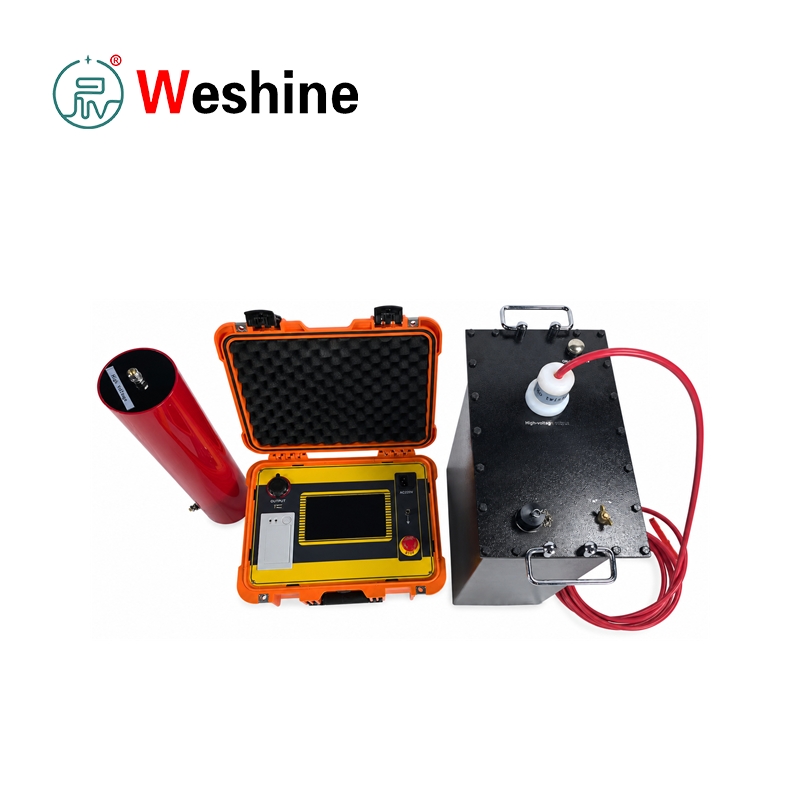

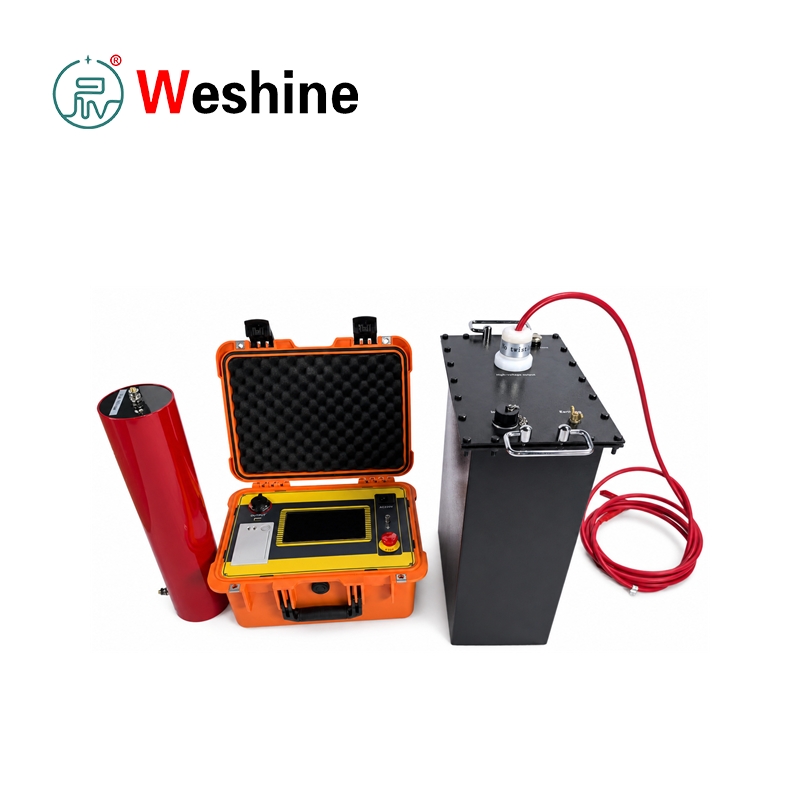

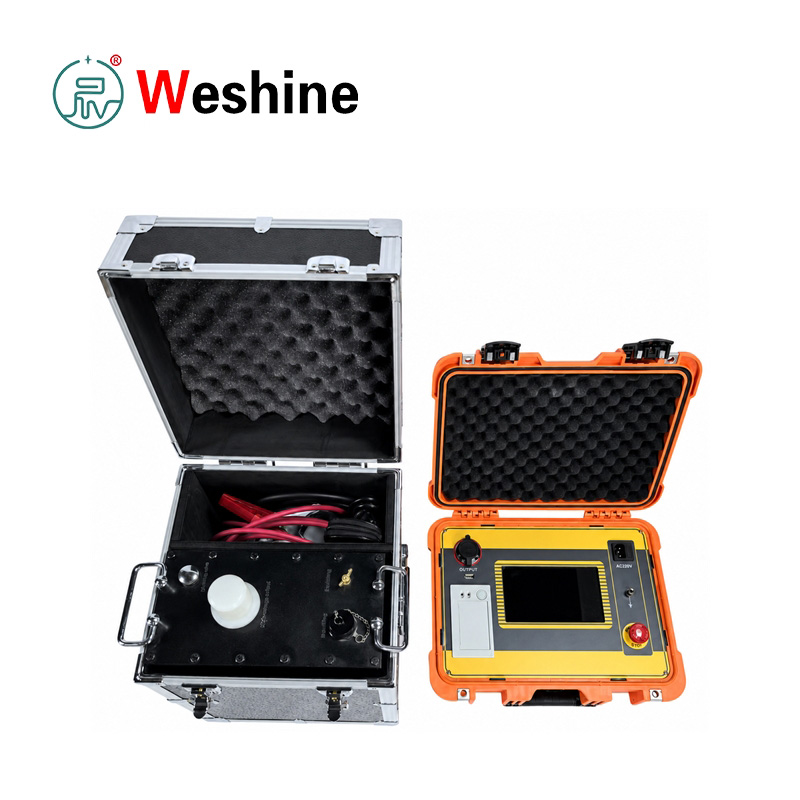

Sistem kasebut kalebu rong bagean utama: pengontrol lan booster voltase dhuwur.

Kontroler kalebu layar tutul kapasitif 7-inci, saklar daya, input AC 220 V, terminal grounding, port komunikasi USB, printer, lan tombol mandeg darurat.

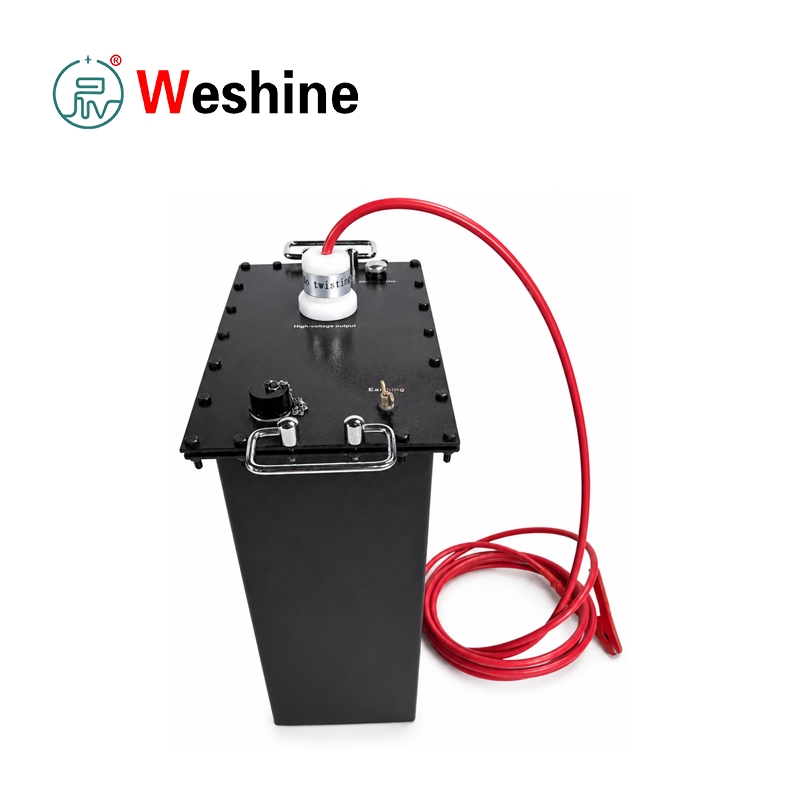

Booster ngasilake output voltase dhuwur lan disambungake menyang pengontrol liwat kabel kontrol voltase rendah sing diwenehake. Output voltase dhuwur disambungake menyang obyek uji nggunakake kabel voltase dhuwur lan aksesoris grounding sing diwenehake.

Operasi otomatis

Sawise kabel, pangguna nyetel frekuensi output, durasi test, voltase test, watesan overcurrent sisih voltase dhuwur, lan watesan overvoltage ing layar tutul. Nalika tes diwiwiti, instrumen nindakake pamriksa otomatis beban, mundhak voltase otomatis, output amplitudo konstan, wektu, mati normal, lan discharge otomatis. Instrumen bisa mandheg kanthi timer utawa kanthi mandeg manual. Uga nyedhiyakake proteksi mati ora normal liwat proteksi overvoltage lan overcurrent.

Generator Tegangan Tinggi Frekuensi Ultra Rendah iki nggunakake kontrol umpan balik negatif voltase dhuwur lan voltase tertutup. Manual kasebut nyatakake yen output ora ngasilake efek munggah kapasitif. Multiple fungsi proteksi kalebu proteksi overvoltage, proteksi overcurrent sisih voltase dhuwur, lan proteksi overcurrent sisih voltase rendah, kanthi wektu tumindak proteksi ora luwih saka 10 ms. Pengontrol lan generator voltase dhuwur disambungake liwat kontrol voltase rendah, lan kontrol optik digunakake kanggo operasi sing luwih aman. Desain hardware sing tahan lama, umur layanan dawa kanggo panggunaan proyek jangka panjang lan tes bola-bali.

Asil tes bisa dicithak langsung minangka laporan tes. Data historis disimpen kanthi otomatis sawise stop timer normal, stop manual, stop protection overvoltage, utawa stop protection overcurrent. Instrumen bisa nyimpen nganti 64 cathetan pangukuran; cathetan lawas kanthi otomatis dibusak nalika watesan panyimpenan wis ngluwihi. Sistem uga ndhukung setelan tanggal lan wektu, ngoper antarmuka Cina lan Inggris, panyimpenan otomatis, printing otomatis, lan komunikasi USB karo piranti lunak manajemen ndhuwur.

Peralatan tes tundhuk karo DL / T 849.4-2004, Ketentuan Teknis Umum kanggo Generator Tegangan Tinggi Frekuensi Ultra-Low. Manual uga referensi cara 0.1 Hz VLF test kanggo 35 kV lan ngisor XLPE kabel daya terisolasi. Ing panggunaan lapangan, kapasitansi obyek tes kudu ora ngluwihi beban kapasitif sing dirating saka konfigurasi instrumen sing dipilih. Yen kapasitansi obyek tes luwih murah tinimbang 0,05 μF, kapasitor 0,05 μF tambahan bisa disambungake kanthi podo karo kanggo ndhukung output normal.

Parameter produk

Panduan Produk

Prinsip Kerja Piranti Tes VLF

Piranti tes VLF portabel bisa digunakake kanthi ngganti tes tahan frekuensi-daya 50 Hz kanthi tes AC frekuensi ultra-rendah.

Kanggo obyek uji kapasitif, arus sebanding karo frekuensi, kapasitansi, lan voltase. Kanthi nyuda frekuensi dadi 0.1 Hz utawa luwih murah, kapasitas daya tes sing dibutuhake saya suda nalika njaga tujuan praktis saka insulasi AC tahan tes.

Sambungan Peralatan Sadurunge Testing

Sadurunge nyoba, sambungake:

miturut diagram wiring ing manual.

Terminal grounding kudu disambungake menyang bumi. Input AC disambungake menyang sumber daya 220 V, 50 Hz.

Yen generator portabel digunakake, voltase output generator lan frekuensi kudu stabil.

Setelan Parameter lan Persiapan Tes

Daya ing controller lan ketik layar setelan parameter.

Setel paramèter ing ngisor iki:

Frekuensi sing kasedhiya kalebu:

Durasi tes bisa disetel saka 0 nganti 99 menit.

Nilai voltase lan saiki sing dituduhake dening instrumen minangka nilai puncak.

Proses Tes Otomatis

Sawise menet Start, instrumen nindakake mriksa dhewe.

Proses tes kalebu:

1. Muat mriksa dhewe
2. mundhak voltase otomatis
3. Output amplitudo konstan
4. Tahan wektu
5. Mateni lan ngeculake otomatis

Yen ora ana beban sing dideteksi, pengontrol nampilake bebaya ora mbukak.

Sawise tekan voltase sing disetel, instrumen njaga output amplitudo konstan lan miwiti proses wektu tahan.

Nalika wektu disetel wis tekan, sistem mandheg output voltase dhuwur lan kanthi otomatis discharge obyek test.

Mode Mati lan Manajemen Data

Instrumen ndhukung:

Mati normal

Pateni Abnormal

Ing saben mode mati, data tes disimpen minangka data historis.

Pangguna bisa:

Panduan Pengujian Kabel

Kanggo testing kabel:

1. Copot kabeh peralatan listrik sing disambungake menyang kabel sadurunge nyoba.
2. Ukur resistensi insulasi kanthi megohmmeter.
3. Nindakake tes tahan VLF mung sawise mriksa insulasi ditrima.

Manual kasebut nemtokake:

Durasi tes:

Pandhuan Tes Motor Sinkron

Kanggo testing motor sinkron, manual nyaranake testing phase-by-phase.

Metode tes:

Wektu tes umume padha karo tes tahan frekuensi daya, umume:

Sajrone tes, operator kudu mirsani:

Discharge Safety Sawise Testing

Sawise mati, gunakake rod discharge kanggo ngeculake obyek tes kanthi lengkap sadurunge nyopot kabel apa wae.

Langkah iki penting, utamane kanggo peralatan kapasitif kayata:

Fitur

1. Ndhukung 0.1 Hz frekuensi ultra-rendah AC tahan testing.

2. Ndhukung pilihan frekuensi output 0,05 Hz, 0,02 Hz, lan 0,01 Hz.

3. Nyedhiyakake kenaikan voltase otomatis, output amplitudo konstan, wektu, mati, lan discharge.

4．Ngukur lan nampilake output voltase dhuwur lan tes saiki minangka nilai puncak.

5． Nyedhiyakake proteksi overvoltage kanggo output voltase dhuwur.

6． Nyedhiyakake proteksi overcurrent sisih voltase dhuwur lan sisih voltase kurang.

7. Mateni output kanthi otomatis nalika voltase utawa arus ngluwihi wates sing disetel.

8. Proteksi wektu tumindak ora luwih saka 10 ms.

9． Nyedhiyakake operasi layar tutul kapasitif 7 inci.

10. Nampilake data tes lan bentuk gelombang output ing layar tutul.

11．Kalebu panyimpenan data historis otomatis nganti 64 cathetan.

12．Nyedhiyakake printer sing dibangun kanggo nyetak laporan tes.

13． Ndhukung komunikasi USB karo piranti lunak manajemen ndhuwur.

14．Kalebu ngoper antarmuka Cina lan Inggris.

15． Nyedhiyakake kontrol umpan balik negatif voltase dhuwur lan voltase tertutup tertutup.

16．Ndhukung tes tahan AC kanggo obyek uji kapasitansi gedhe.

17．Kalebu rod discharge lan kabel grounding kanggo discharge post-test sing aman.

18．Nyedhiyakake tombol mandeg darurat ing pengontrol.

19. Ndhukung operasi njero ruangan lan ruangan.

20．Kalebu kapasitor ganti rugi kanggo obyek uji kapasitansi cilik.

Skenario Aplikasi

Daya Utilitas

Utilitas daya nggunakake peralatan tes VLF kanggo uji coba kabel daya voltase medium, motor gedhe, generator, kapasitor, lan peralatan listrik kapasitansi gedhe liyane sajrone pangopènan pencegahan lan tes acceptance.

Produsen Transformer

Produsen trafo lan peralatan listrik bisa nggunakake set tes ing wilayah tes sing sistem insulasi kapasitansi gedhe mbutuhake verifikasi tahan AC kanthi frekuensi suda.

Pembangkit Listrik

Pembangkit listrik nggunakake instrumen kasebut kanggo uji coba gulungan stator generator, motor gedhe, kabel layanan stasiun, lan sistem insulasi sing gegandhengan sajrone komisioning, mrikso, lan pangopènan rutin.

Sepur

Sistem sumber daya sepur nggunakake kabel voltase medium lan peralatan puteran. Unit tes ndhukung tes tahan lapangan sajrone gangguan pangopènan sing dijadwal.

Tanduran Industri

Fasilitas industri kayata pertambangan, petrokimia, baja, lan pabrik bisa nggunakake instrumen kanggo insulasi kabel lan motor tahan uji ing sistem distribusi tenaga.

Universitas

Universitas lan pusat pelatihan bisa nggunakake sistem kanggo mulang VLF tahan prinsip tes, pitungan arus kapasitif, prosedur tes kabel, lan praktik safety voltase dhuwur.

Laboratorium Pengujian

Laboratorium voltase dhuwur bisa ngandelake Generator Tegangan Dhuwur Frekuensi Rendah kanggo AC tahan uji obyek uji kapasitif, conto kabel, motor, lan sistem insulasi sing mbutuhake voltase frekuensi ultra-rendah sing dikontrol.

Maintenance Kabel

Tim pangopènan kabel nggunakake piranti tes kanggo tes nrima kabel XLPE, tes pencegahan, mriksa tindak lanjut kesalahan, lan verifikasi insulasi sawise instalasi utawa ndandani.

Aplikasi

1.0.1 Hz VLF AC tahan testing.

2. Kabel daya XLPE tahan uji.

Pengujian insulasi kabel 3.35 kV lan ngisor.

4. Power kapasitor tahan testing.

5. Pengujian insulasi generator medium lan gedhe.

6. Pengujian tahan kumparan stator motor.

7. Pengujian serah terima kabel.

8. Tes pangopènan nyegah kabel.

9. Verifikasi insulasi peralatan kapasitansi gedhe.

10. Lapangan AC tahan testing karo kapasitas daya test suda.

11. Tes voltase dhuwur wektu otomatis.

12. Overvoltage lan overcurrent dilindhungi tes tahan.

13. Panyimpenan cathetan tes sejarah.

14. Nggawe laporan tes sing dicithak.

15. Saringan kondisi insulasi sadurunge energization.

Kasus Pelanggan

Industri: Kontraktor pemeliharaan kabel.

Masalah: Kontraktor pangopènan dibutuhake kanggo nindakake tes acceptance ing kabel XLPE voltase medium sing mentas dipasang. Peralatan tahan AC frekuensi daya konvensional angel diangkut lan mbutuhake kapasitas daya sing luwih dhuwur amarga kapasitansi kabel. Tim kasebut mbutuhake solusi tahan AC portabel sing cocog kanggo tes kabel lapangan.

Proses Pengujian: Teknisi medhot kabeh peralatan sing disambungake menyang kabel lan mriksa saben fase kanthi megohmmeter. Sawise ngonfirmasi resistensi insulasi sing bisa ditampa, dheweke nyambungake pengontrol, booster, kabel output voltase dhuwur, kabel grounding, lan rod discharge miturut kabel tes. Tegangan test disetel miturut voltase fase kabel, lan nilai overcurrent diitung saka kapasitansi kabel, frekuensi tes, lan voltase. Tim kasebut milih output 0.1 Hz, nyetel durasi tes sing dibutuhake, lan miwiti kenaikan voltase otomatis.

Asil: Instrumen rampung munggah voltase otomatis, output amplitudo konstan, wektu, mati, lan discharge. Ora ana discharge destruktif, swara ora normal, kumelun, ambu ora enak, voltase ora stabil, utawa arus abnormal sing diamati sajrone periode tahan. Data tes disimpen lan dicithak kanggo rekaman proyek.

Keuntungan: Kontraktor ngrampungake tes tahan AC kabel kanthi sistem lapangan sing luwih cilik lan praktis. Perlindhungan otomatis, wektu, ngeculake, panyimpenan, lan nyetak mbantu nyuda operasi manual lan dokumentasi tes sing luwih apik.

FAQ

Apa Generator Tegangan Tinggi Frekuensi Ultra-Low digunakake? Digunakake kanggo VLF AC tahan nguji peralatan listrik kapasitansi gedhe, utamane kabel daya, kapasitor daya, generator, lan motor.

Apa nggunakake 0,1 Hz VLF testing tinimbang 50 Hz AC tahan testing? Objek uji kapasitansi gedhe mbutuhake arus dhuwur ing 50 Hz. Ngurangi frekuensi tes dadi 0.1 Hz nyuda kapasitas tes sing dibutuhake, nggawe AC lapangan tahan uji luwih praktis.

Apa frekuensi output sing kasedhiya? Unit tes ndhukung setelan frekuensi output 0,1 Hz, 0,05 Hz, 0,02 Hz, lan 0,01 Hz.

Apa beban kapasitif maksimum? Beban maksimal yaiku 0,5 μF ing 0,1 Hz, 1,1 μF ing 0,05 Hz, 2,2 μF ing 0,02 Hz, lan 5,5 μF ing 0,01 Hz.

Apa fungsi perlindungan sing kalebu? Instrumen kasebut kalebu proteksi overvoltage, proteksi overcurrent sisih voltase dhuwur, proteksi overcurrent sisih voltase rendah, mandheg darurat, lan discharge otomatis sawise mati.

Apa tes bisa nyetak laporan tes? ya wis. Printer sing dibangun bisa nyithak data tes saiki lan data historis sing ditampilake ing layar.

Pira cathetan sejarah sing bisa disimpen? Instrumen kasebut bisa nyimpen nganti 64 cathetan tes sejarah. Cathetan sing luwih lawas tinimbang sing paling anyar 64 bakal dibusak kanthi otomatis.

Apa pancegahan safety sing dibutuhake sawise tes? Sawise mati, gunakake rod discharge kanggo ngeculake obyek tes kanthi lengkap sadurunge nyopot kabel apa wae. Tes voltase dhuwur kudu ditindakake mung dening personel sing terlatih miturut prosedur safety voltase dhuwur.

Kaluwihan Weshine

Weshine Electric nyedhiyakake peralatan tes listrik kanggo keperluan listrik, kontraktor, pabrik industri, laboratorium, lan tim pangopènan kabel. Kanggo pengujian tahan VLF, Weshine fokus ing operasi lapangan praktis, output voltase dhuwur sing stabil, perlindungan otomatis, aksesoris lengkap, lan dokumentasi tes sing jelas. Instrumen diwenehake karo cathetan inspeksi pabrik lan pandhuan operasi kanggo ndhukung panggunaan sing dipercaya sawise dikirim.

Weshine bisa nulung pelanggan karo pilihan model, setelan voltase test kabel, evaluasi kapasitansi mbukak, lan syarat testing selaras. Yen sampeyan nggoleki peralatan tes sing stabil lan jangka panjang, Generator Tegangan Tinggi Frekuensi Ultra-Low bisa nyukupi macem-macem panjaluk tes ing situs sampeyan. Kanthi pengalaman teknik, kontrol kualitas, dhukungan teknis, solusi tes sing dipercaya, lan layanan internasional, Weshine mbantu pangguna nindakake tes insulasi kabel lan kapasitansi kanthi efisien lan aman. Logistik global kanthi cepet, macem-macem pilihan pembayaran kanggo para panuku akeh ing luar negeri.
