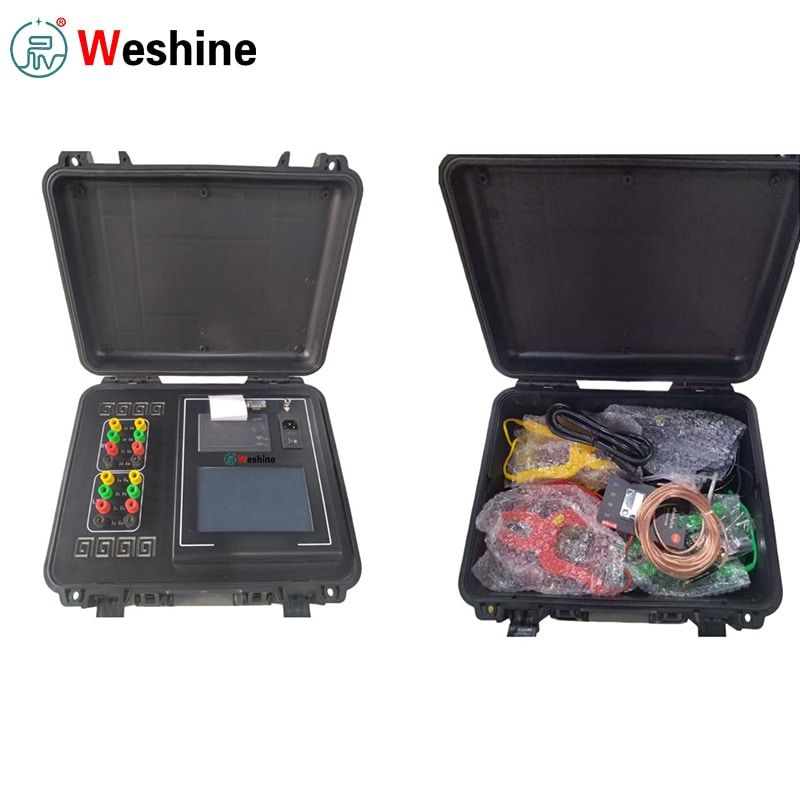

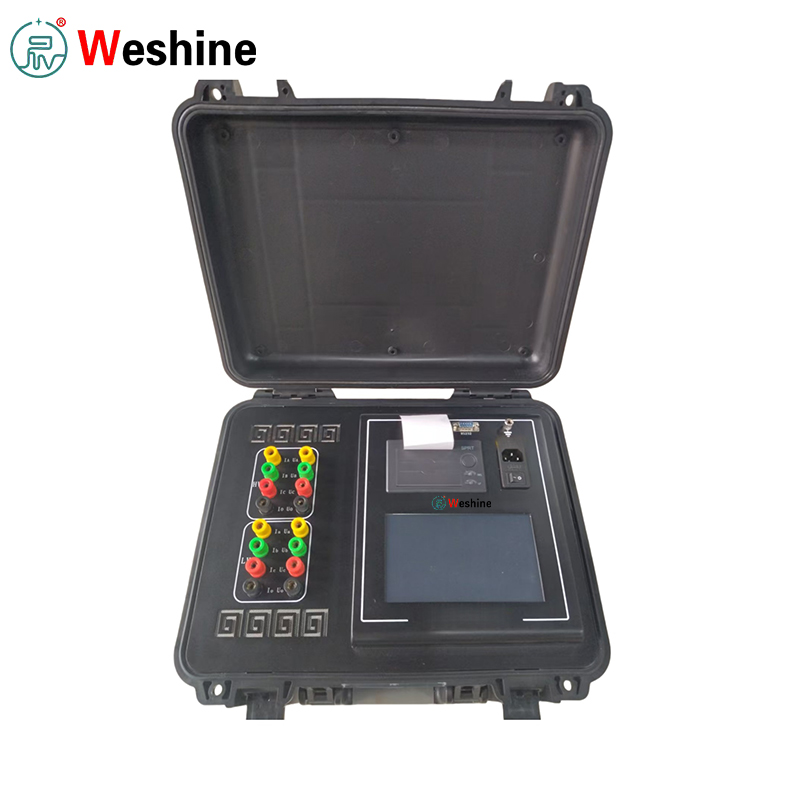

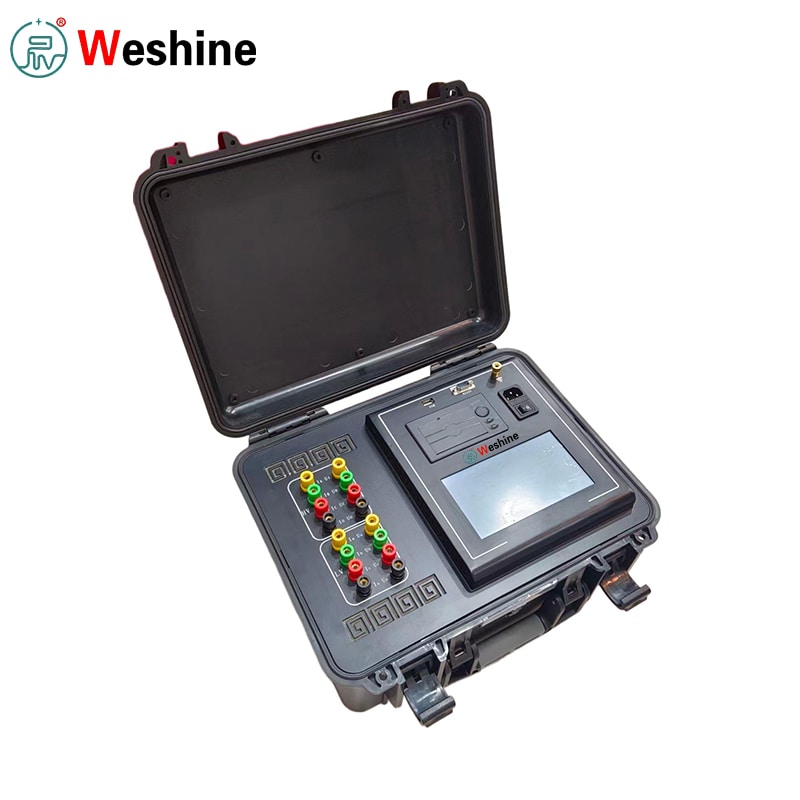

Transformer DC Resistance Lan Nguripake Rasio 2 Ing 1 Tester

Weshine, produsen profesional saka China, nyedhiyakake Transformer DC Resistance And Turns Ratio 2 In 1 Tester berkualitas tinggi, sing nindakake rong prosedur verifikasi inti kanggo trafo daya: tes resistensi DC gulung lan tes rasio giliran.

● Kontrol resistensi DC:titik kontak miskin, nduwurke tumpukan cacat internal, malfunctions tunyuk-changer, sambungan ngeculke lan unbalanced phase-kanggo-phase resistance.

● Tes rasio giliran:validates apa rasio trafo nyata, posisi tutul lan grup vektor cocog nameplate lan specifications desain.

Iki nggabungake loro fungsi tes kritis ing siji instrumen. Kru lapangan ora perlu ngeterake loro penguji sing kapisah. Sawise mimpin tes voltase dhuwur lan voltase rendah disambungake, sawetara item tes bisa rampung tanpa owah-owahan kabel sing bola-bali.

Pengukuran resistensi DC

Kanggo pangukuran resistensi DC, unit kasebut mbisakake tes simultan telung fase bebarengan karo magnetisasi otomatis.

● Kanggo windings star-dikonfigurasi karo titik netral, resistances A0, B0 lan C0 phase bisa dijupuk bebarengan kanggo shorten siklus test sakabèhé.

● Nalika Testing telung phase limang-pang trafo karo sambungan delta internal, dibangun ing mode eksitasi otomatis luwih ngedongkrak efficiency testing ing sisih kurang voltase.

Asil Test & Proteksi

Asil tes kanggo dhuwur-voltase, medium-voltase lan kurang voltase windings bisa ditampilake lan dicithak langsung ing situs.

● Otomatis ngetung telung fase resistance unbalance.

● Outputs resistance maos diowahi kanggo dirating suhu.

● Nyedhiyakake rekaman test trafo sing lengkap lan siap audit.

● Proteksi back-EMF sing komprehensif nglindhungi operator sajrone ngeculake resistensi DC lan nangani timbal uji.

Ngukur Rasio Nguripake

Ing pangukuran rasio giliran, Transformer DC Resistance and Turns Ratio 2 in 1 Tester ndhukung tes puteran fase siji lan otomatis telung fase.

● Operator milih grup sambungan trafo sing cocog.

● Ngukur nilai rasio, kesalahan rasio lan paramèter klompok sambungan ing fase AB, BC lan CA.

● Pengukuran rasio giliran fase siji bisa rampung ing kira-kira 15 detik kaya sing didokumentasikake ing manual resmi.

Operasi & Manajemen Data

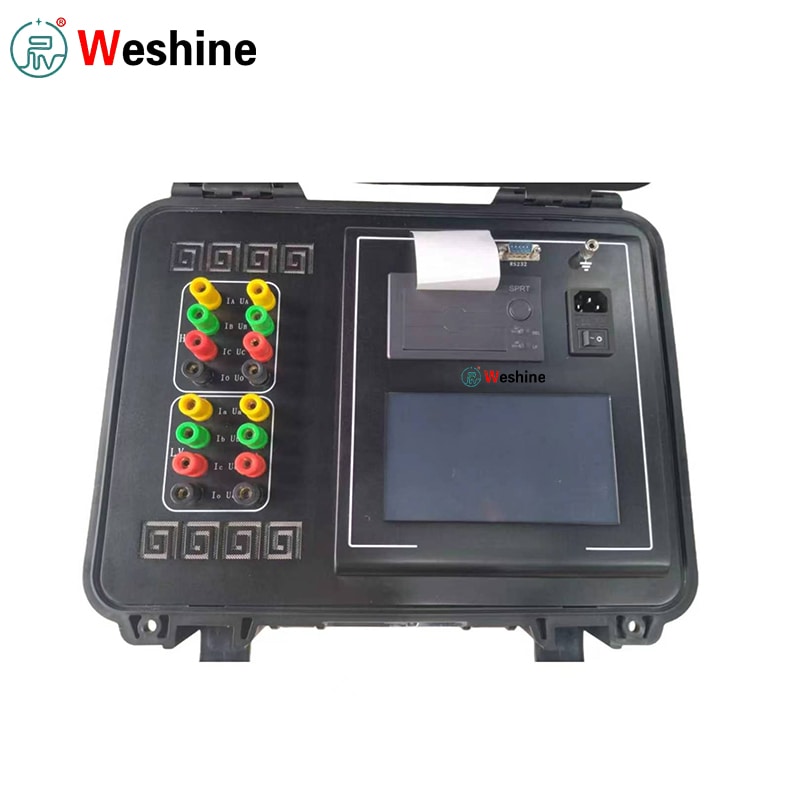

Interaksi pangguna lumaku nganggo LCD tutul warna 7-inci kanthi pituduh ing layar bilingual Cina-Inggris.

● Laporan tes bisa digawe langsung liwat printer mikro sing dipasang.

● Kabeh set data bisa disimpen ing USB flash drive lan diatur miturut tanggal test lan nomer serial trafo.

● Opsi komunikasi hardware nutupi antarmuka bus RS232, Bluetooth lan internal RS485 sing terisolasi.

Parameter teknis

Panduan Produk

Sadurunge ngoperasikake Transformer DC Resistance lan Turn Ratio 2 in 1 Tester, konfirmasi trafo target wis kebak de-energised, dibuwang kanthi aman lan grounded kanthi bener. Sambungake terminal bumi protèktif piranti sadurunge masang klip test.

Kanggo uji resistensi DC, pasang klip potensial arus voltase dhuwur lan tegangan rendah menyang bushing trafo sing cocog. Kanggo trafo gulung loro, terminal kabel A, B, C, O lan a, b, c, o ing ngisor iki skema kabel. Kanggo trafo siji-fase, sambungake terminal sisih dhuwur lan sisih ngisor sing cocog miturut diagram. Daya ing tester karo sumber AC 220 V. Navigasi liwat menu layar demek kanggo input ID trafo, materi nduwurke tumpukan, mode test, sawetara saiki, paramèter nduwurke tumpukan lan setelan konversi suhu, banjur miwiti DC resistance utawa ukuran rasio giliran.

Nalika nglakokake tes rasio giliran, pilih grup sambungan sing akurat banjur tutul informasi pangganti kanggo mesthekake rasio, kesalahan lan output grup vektor sing bener. Yen sambungan kutub bali, kondhisi short-circuit utawa kesalahan kabel dideteksi, mateni tes langsung lan priksa kabeh lead test sadurunge nerusake karya. Sawise tes rampung, priksa wacan ing layar. Nyetak laporan hard-copy yen dibutuhake, nyimpen rekaman internal utawa ngekspor set data menyang USB flash drive kanggo kompilasi laporan mengko.

Fitur

1, Ndhukung resistensi transformator DC lan uji rasio giliran ing siji instrumen.

2. Ngukur resistensi DC telung fase bebarengan.

3. Ngukur rasio trafo, kesalahan rasio, lan grup vektor.

4, Nyedhiyani magnetisasi otomatis kanggo testing resistance DC.

5, Nyedhiyani cara eksitasi otomatis kanggo internal delta-disambungake telung fase limang-pang trafo.

6. Otomatis ngetung telung fase resistance unbalance.

7. Nampilake lan nyetak data uji gulung voltase dhuwur, voltase medium, lan voltase rendah.

8. Ngitung nilai resistensi sing diowahi dadi suhu sing dirating.

9. Mendukung pengukuran rasio transformator fase tunggal dan tiga fase.

10, Ndeteksi sambungan kuwalik voltase dhuwur lan kurang voltase sajrone tes rasio.

11, Ndeteksi trafo kahanan short-circuit lan inter-turn short-circuit sak testing rasio.

12. Kalebu proteksi EMF mburi lengkap.

13. Nyedhiyakake operasi layar demek warna 7 inci.

14, Kalebu printer mikro sing dibangun kanggo laporan uji lapangan.

15, Ndhukung panyimpenan USB kanggo serep data eksternal.

16. Nyedhiyakake komunikasi RS232 terisolasi lan komunikasi Bluetooth.

17, Kalebu pituduh menu Cina lan Inggris.

Skenario Aplikasi

The Transformer DC Resistance and Turns Ratio 2 in 1 Tester serves manufacturers transformer for pre-shipment validation of winding DC resistance, phase unbalance, turn-ratio error and vector group. Siji unit ngrampungake rong syarat tes pabrik sing wajib lan nyederhanakake alur kerja nyiapake peralatan lan dokumentasi tes kanggo tim produksi.

Kanggo utilitas daya lan operator gardu induk, panguji diagnostik iki ditrapake kanggo instalasi unit anyar, nampa serah terima, pangopènan terjadwal lan ngatasi masalah kesalahan. Data resistansi puteran mbukak potensial nyandhang kontak tap-changer lan panyimpangan resistensi fase sing ora normal; asil rasio giliran verifikasi posisi tutul lan sambungan-grup bener.

Ing bengkel ndandani trafo, teknisi ngandelake Tester iki kanggo netepake status gulung-gulungan sawise gulung maneh, perawatan garing utawa ndandani tap-changer. Dataset rasio resistensi lan giliran pra-repair lan pas-repair bisa dibandhingake kanggo verifikasi trafo bali menyang kondisi operasi sing bisa ditampa.

Kanggo kru komisioning lapangan, desain kabeh-ing-siji nyuda jumlah peralatan uji sing diangkut menyang situs. Pencetakan terintegrasi, pengarsipan USB lan pangurutan data adhedhasar transformator ID ngasilake rekaman sing terstruktur kanthi apik kanggo dokumen panampa proyek lan kiriman pelanggan pungkasan.

Aplikasi

Transformer DC Resistance & Turns Ratio 2‑in‑1 TTR Tester diadopsi sacara luas dening OEM trafo, operator sarana daya, kru pangopènan gardu, kontraktor komisioning listrik, bengkel ndandani trafo, departemen tenaga industri lan panyedhiya layanan tes voltase dhuwur.

Subjek tes khas kalebu trafo daya, trafo distribusi, trafo fase siji & telung fase, trafo loro gulung lan telung gulung, gulungan sing disambungake karo bintang, gulungan sing disambungake delta, trafo ganti tap-beban, induktor timbal balik instrumen, generator, motor listrik lan peralatan kurang liyane.

Alias ​​telusuran industri umum kanggo sumber SEO & B2B jaban rangkah: panguji diagnostik trafo, penguji resistansi gulungan DC, penguji rasio giliran transformator, penguji TTR trafo, rasio trafo lan penguji resistansi belitan, penguji grup vektor trafo, instrumen tes pangopènan trafo.

Kasus Pelanggan

Kontraktor pangopènan trafo siji mbutuhake tes trafo distribusi-efisiensi sing luwih dhuwur sajrone jendhela pemadaman listrik gardu. Sadurungé, kru lapangan ngoperasikaké penguji resistansi DC lan penguji rasio giliran, sing ngowahi owah-owahan kabel sing bola-bali lan ngrekam rekaman sing ora nyambung kanggo saben unit trafo.

Kanthi nggunakake Transformer DC Resistance and Turns Ratio 2 in 1 Tester all-in-one tester, loro-lorone gulungan DC resistance lan turn-ratio & vector-group tes bisa rampung nganggo siji instrumen. Sawise instalasi grounding lan timbal sing tepat, teknisi njupuk wacan resistensi gulung telung fase, ngevaluasi keseimbangan fase, banjur nerusake mriksa rasio giliran lan grup vektor tanpa kabel tes nuntun maneh.

Sajrone tugas pangopènan, output resistensi DC menehi panyimpangan fase ora normal ing posisi tunyuk tartamtu. Tim banjur nggunakake fungsi TTR terintegrasi kanggo mriksa silang setelan tunyuk lan grup sambungan, lokalisasi panyebab utama kanggo kontak tap-changer sing rusak. Salinan keras sing dicithak lan cathetan digital sing disimpen USB langsung ditambahake menyang laporan pangopènan resmi.

Nganggo penguji gabungan iki nyuda jam kerja persiyapan ing situs, ningkatake konsistensi data tes silang lan alur kerja inspeksi trafo sakabehe kanggo teknisi layanan lapangan.

FAQ

Q1: Tester iki digunakake kanggo apa?

A1: Iku nindakake trafo nduwurke tumpukan DC ukuran resistance bebarengan karo trafo dadi rasio lan verifikasi klompok vektor.

Q2: Apa Tester iki bisa nguji resistensi telung fase bebarengan?

A2: Nggih. Ndhukung tes resistensi DC telung fase simultan, nawakake kisaran saiki sing bisa dipilih 10 A, 5 A lan 1 A.

Q3: Apa maksimum DC resistance test saiki?

A3: Kanggo uji resistensi DC fase individu, saiki tes maksimal tekan 20 A.

Q4: Apa akurasi pangukuran resistensi DC?

A4: Manual resmi nemtokake akurasi pangukuran Kelas 0.2 kanthi resolusi maca 0.1 μΩ.

Q5: Apa rentang pangukuran rasio trafo?

A5: Rentang pangukuran rasio giliran kalebu 1 nganti 10000.

Q6: Bisa ngukur grup vektor trafo?

A6: Nggih. Ngenali grup sambungan trafo, ndhukung konfigurasi umum kalebu YY, YD, DD lan DY minangka kadhaptar ing dokumentasi pangguna.

Q7: Sepira cepet tes rasio?

A7: Miturut manual produk, tes rasio giliran fase siji bisa rampung sajrone kira-kira 15 detik.

Q8: Apa ndhukung printing lan ekspor data?

A8: Nggih. Tester iki dilengkapi printer mikro sing dipasang lan panyimpenan USB kanggo pengarsipan asil tes eksternal.

Q9: Antarmuka komunikasi apa sing kalebu?

A9: Antarmuka hardware ngemot RS232, Bluetooth lan komunikasi bus RS485 internal.

Q10: Proteksi safety apa sing kalebu?

A10: Mekanisme proteksi kalebu proteksi back-EMF kanggo uji resistensi DC, deteksi sambungan bali-balik voltase dhuwur-rendah, ditambah alarm sirkuit cendhak lan inter-turn-fault sajrone pangukuran rasio.

Kaluwihan Weshine

Weshine Electric nyedhiyakake instrumen tes trafo profesional lan peralatan diagnostik listrik kanggo keperluan, produsen trafo, gardu induk, kontraktor lapangan, bengkel perbaikan lan tim pangopènan industri.

Kanggo Tester Transformer DC Resistance & Turns Ratio 2‑in‑1 TTR Tester, Weshine ndhukung pelanggan global kanthi konsultasi pilihan model, panuntun cara tes praktis, konfirmasi parameter teknis, dokumentasi sing siap proyek lan layanan sawise dodolan lengkap.

Pengujian transformator mbutuhake kabel tanpa kesalahan, akuisisi resistensi rendah sing stabil, validasi rasio akurat lan kontrol bebaya sing ketat sawise pangukuran resistansi DC. Tester iki nggabungake rong alur kerja inspeksi trafo sing ora bisa dipisahake ing siji unit hardware, dilengkapi operasi layar demek, pitungan otomatis, percetakan ing situs, panyimpenan data multi-mode lan kemampuan komunikasi sing beda.
