Deskripsi Produk

Tuku peralatan Tester Proteksi Relay Tiga Fase sing berkualitas saka Weishine, produsen profesional ing China, dirancang kanggo mriksa relay protèktif, unit proteksi mikroprosesor, sirkuit sekunder, peralatan otomasi lan sistem proteksi jaringan listrik lengkap. Relay kudu nanggapi kanthi akurat ing kesalahan garis, voltase ora normal, overcurrent, tumindak reclosing, pemicu proteksi diferensial lan gerakan sirkuit kontrol, mula tes reguler penting kanggo operasi sistem tenaga sing aman lan terkoordinasi.

Apa Tester Proteksi Relay Telung Phase?

Tester Proteksi Relay Tiga Fase minangka piranti uji coba profesional sing dirancang kanggo verifikasi kinerja lan karakteristik operasi relay protèktif, unit proteksi berbasis mikroprosesor, sirkuit sekunder, peralatan otomatis, lan skema perlindungan sistem tenaga.

Penguji ngasilake sinyal saiki, voltase, frekuensi, sudut fase, harmonik, DC, lan switch sekunder sing bisa dikontrol kanggo simulasi kahanan sistem daya normal lan ora normal. Kanthi ngetrapake sinyal simulasi kasebut menyang piranti proteksi sing diuji, insinyur bisa verifikasi setelan relay, nilai pickup, wektu operasi, logika trip, lan respon kontak.

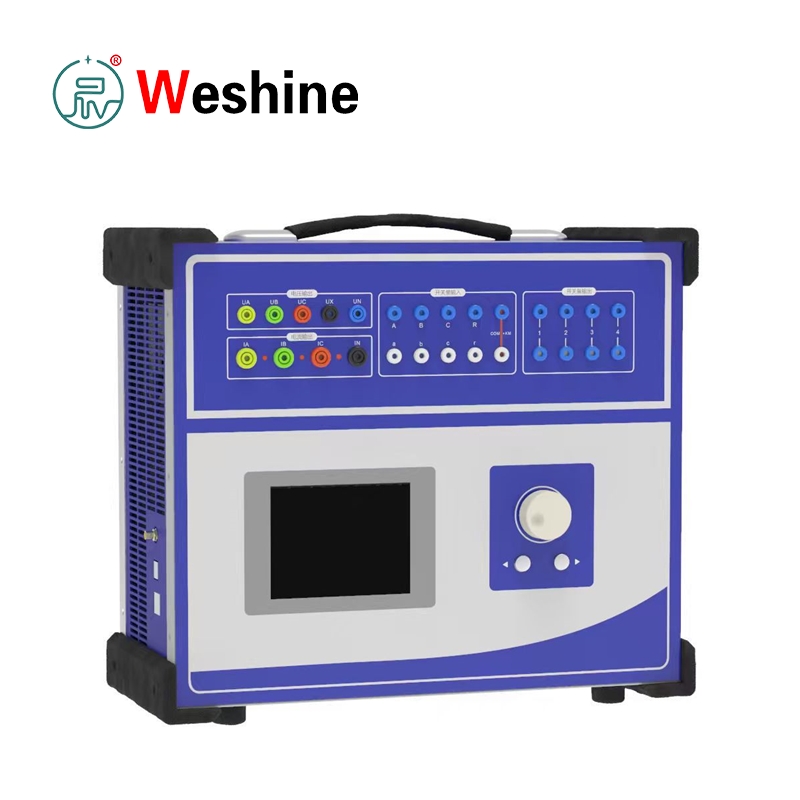

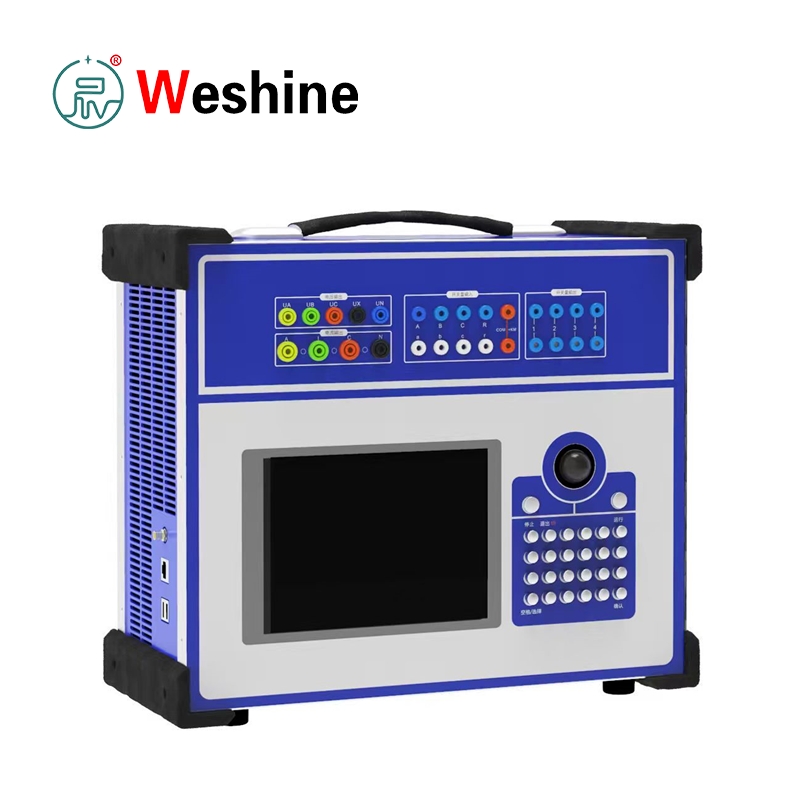

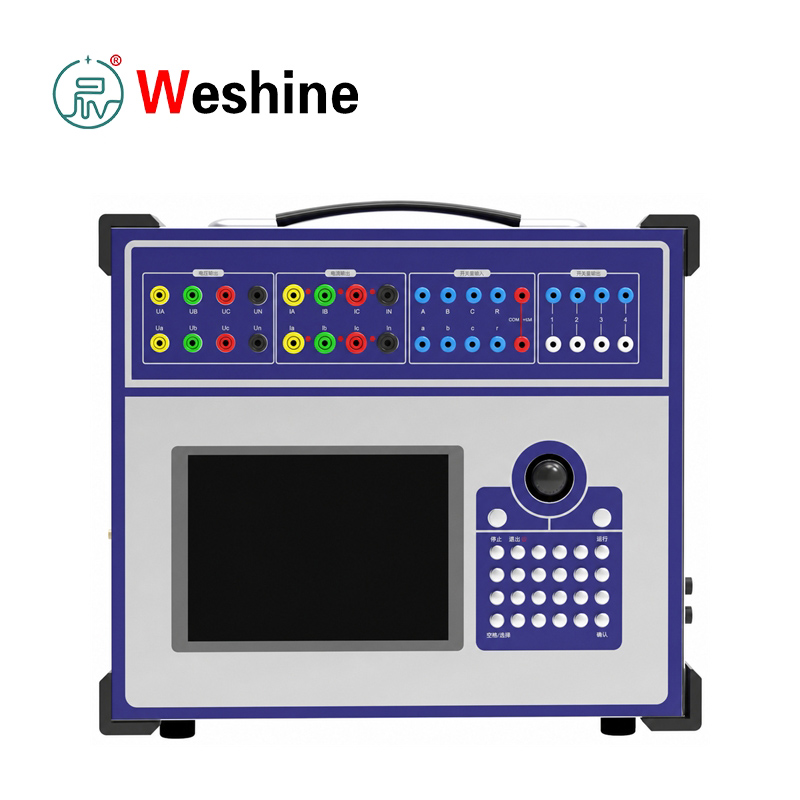

Three Phase Relay Protection Tester

Multi-Channel Saiki lan Output Tegangan

Tester Proteksi Relay Tiga Fase dilengkapi 4 saluran voltase lan 3 saluran saiki kanggo tes proteksi relay sing komprehensif. Saluran voltase ndhukung voltase fase, voltase saluran, voltase urutan nol, ketidakseimbangan voltase, mundhut voltase, shift frekuensi, lan tes sinkronisme.

Telu saluran saiki bisa operate independen kanggo testing saiki phase individu utawa nyambung ing podo karo kanggo nyedhiyani nganti 120A short-wektu output saiki. Ndhukung testing relay overcurrent, relay fault bumi, proteksi wektu kuwalik, proteksi diferensial, proteksi jarak, logika reclosing, proteksi undervoltage, lan relay frekuensi.

Kontrol Komputer Industri lan Operasi Lapangan

Dibangun ing platform komputer industri, tester nggabungake tampilan sing dibangun lan panel operasi lokal kanggo tes lapangan mandiri tanpa komputer eksternal. Paramèter lan asil tes bisa dideleng langsung ing layar, saéngga cocog kanggo komisi lan pangopènan ing situs.

Peralatan kasebut uga bisa nyambung menyang PC kanthi piranti lunak sing kompatibel kanggo ndhukung fungsi tes lanjut, manajemen data, lan nggawe laporan tes otomatis.

Arus Fleksibel, Tegangan lan Output DC

Tester nyedhiyakake macem-macem kemampuan output, kalebu:

Output arus AC:0 ~ 40A saben saluran, nganti 120A output short-time karo telung saluran ing podo karo

Output tegangan AC:0 ~ 120 V voltase phase lan 0 ~ 240 V voltase line

Output DC:Arus DC, tegangan DC, lan sumber daya tambahan DC sing bisa diatur

Fungsi kasebut ndhukung tes relay DC lan ngidini piranti proteksi lan sirkuit sekunder bisa diuripake sajrone komisioning lapangan.

Frekuensi, Harmonik lan Pangukuran Wektu

Tester nggabungake frekuensi variabel lan output sinyal harmonik kanggo simulasi kahanan operasi sistem daya sing beda, kalebu variasi frekuensi lan lingkungan harmonik multi-urutan. Iki ngidini teknisi ngevaluasi kinerja relay ing kahanan sinyal sekunder sing beda tinimbang mung ing frekuensi daya standar.

Modul input lan output switch sing dibangun ndhukung deteksi kontak trip, pemantauan kontak relay, simulasi pemutus sirkuit, verifikasi sinyal wiwitan, lan pangukuran wektu tumindak. Jangkoan wektu tekan 0.1ms nganti 9999s, ngidini pangukuran akurat wektu operasi relay, wektu tundha trip, interval reclosing, lan respon logika proteksi.

Range Aplikasi lan Proteksi Keamanan

Tester Proteksi Relay Telung Phase cocok kanggo nguji relay elektromagnetik, relay statis, piranti proteksi digital, relay mikroprosesor, piranti reclosing, lan sistem proteksi trafo, garis, motor, lan generator.

Iki digunakake kanthi wiyar ing gardu, pembangkit listrik, kamar distribusi pabrik, jaringan pasokan tenaga sepur, lan laboratorium relay profesional.

Fungsi proteksi macem-macem digabungake, kalebu proteksi kakehan output, diagnosis diri kesalahan, interlock output, lan desain daya wiwitan sing alus. Fungsi kasebut mbantu nglindhungi panguji lan peralatan sing disambungake sajrone operasi lapangan. Peralatan kasebut kudu dilakokno dening teknisi terlatih sing kenal karo safety sirkuit sekunder, prosedur kabel standar, lan alur kerja pengujian relay.

Peralatan tundhuk karoGB / T 7261-2008lanDL/T 624-2010. Operator kudu netepi kode tes relay lokal, aturan komisioning pembangkit listrik lan standar keamanan ing situs nalika digunakake.

Spesifikasi Sistem		Output Arus AC		Output Arus DC
Item	Spesifikasi	Item	Spesifikasi	Item	Spesifikasi
Model produk	VS-JB900	Akurasi output	Kelas 0.2	Akurasi output	Kelas 0.5
jinis produk	Tester proteksi relay telung fase	Output arus fase, RMS	0 nganti 40 A	Output arus fase	0 nganti ± 10 A saben fase
Platform kontrol	Tipe komputer industri	Output arus paralel telung fase, RMS	0 nganti 120 A	Output paralel telung fase	0 nganti ± 30 A
Konfigurasi output	4-phase tegangan, 3-phase saiki	Arus fase sing diidini dawa, RMS	10 A	Tegangan beban output maksimal	20 V
Tes sing ditrapake	Proteksi relay, sirkuit sekunder, tes piranti otomatisasi	Daya output arus fase maksimum	420 VA
Mode operasi	Operasi mandiri; sambungan komputer didhukung miturut konfigurasi	Daya output maksimal ing arus paralel telung fase	900 VA
standar referensi	GB / T 7261-2008, DL / T 624-2010	Wektu kerja sing diidini ing arus paralel telung fase maksimal	10 s
		Range frekuensi dhasar	20 kanggo 1000 Hz
		Tatanan harmonis	1 nganti 20

Output Tegangan AC		Output Tegangan DC		Ngalih Jumlah lan Wektu
Item	Spesifikasi	Item	Spesifikasi	Item	Spesifikasi
Akurasi output	Kelas 0.2	Akurasi output	Kelas 0.5	Ngalih input	10 saluran
Tegangan fase output, RMS	0 kanggo 120 V	Fase tegangan output amplitudo	0 nganti ± 160 V	Input kontak garing	1 nganti 20 mA, 24 V
Output tegangan saluran, RMS	0 kanggo 240 V	Amplitudo output tegangan baris	0 nganti ± 320 V	Input kontak potensial, logika 0	0 kanggo +6 V
Tegangan fase / tegangan output daya	80 VA / 100 VA	Tegangan fase / tegangan output daya	70 VA / 140 VA	Input kontak potensial, logika 1	+11 V nganti +250 V
Range frekuensi dhasar	20 kanggo 1000 Hz			Ngalih output	8 pasang
Tatanan harmonis	1 nganti 20			Kapasitas kontak DC	220 V / 0,2 A
				Kapasitas kontak AC	220 V / 0,5 A
				Rentang pangukuran wektu	0,1 ms kanggo 9999 s
				Akurasi pangukuran wektu	0,1 ms

Kondisi Lingkungan		Karakteristik Fisik
Item	Spesifikasi	Item	Spesifikasi
Suhu operasi	-10°C nganti +50°C	Ukuran unit utama	400 × 300 × 180 mm
Suhu panyimpenan	-25°C nganti +70°C	Bobot unit utama	Kira-kira 18 kg
Kelembapan relatif	5% nganti 95%, non-kondensasi

Panduan Operasi Produk

Tester Proteksi Relay Tiga Fase ngasilake sinyal saiki, voltase, frekuensi, sudut fase, harmonik, DC lan sinyal switch sekunder sing bisa dikontrol kanggo simulasi kahanan kothak normal lan rusak, banjur menehi sinyal menyang piranti proteksi sing diuji. Ngawasi tumindak kontak, output trip, sinyal bali lan umpan balik logika, kanthi otomatis ngrekam wektu tumindak lan nilai setelan operasi.

Sadurunge nyoba, konfirmasi model relay, arus sekunder sing dirating, voltase sekunder sing dirating, panjaluk daya DC, jinis kontak trip lan paramèter proteksi prasetel. Priksa diagram kabel piranti proteksi, isolasi sirkuit test miturut aturan safety, banjur output arus kabel, output voltase, ngalih port I/O lan terminal daya tambahan DC kanthi bener.

Langkah-langkah tes relay overcurrent:Setel arus output, sudut fase, frekuensi lan durasi tes. Ngedongkrak saiki mboko sithik saben prosedur test standar, ngrekam nilai pickup, nilai dropout lan wektu operasi. Kanggo testing dhuwur-saiki telung phase, podo karo telung saluran saiki kanggo nggayuh output 120A short-time maksimum.

Langkah-langkah tes relay tegangan:Sambungake saluran voltase lan konfigurasi phase utawa voltase baris minangka dibutuhake. Unit simulates undervoltage, overvoltage, voltase nul-urutan, boten seimbang kalebet voltase lan phase nutup kerugian; fungsi owah-owahan frekuensi serves ing ngisor-frekuensi mbukak mbukak lan kalibrasi relay frekuensi.

Tes proteksi jarak, arah, diferensial lan tutup maneh: Setel voltase, arus, sudut fase lan ngalih kontak miturut skema logika proteksi. Peralatan nglacak gerakan kontak relay lan ngukur wektu trip; ngalih bandar output simulasi breaker kontak tambahan utawa sinyal logika external yen perlu.

Relay DC lan tes sirkuit tambahan:Gunakake voltase DC / output saiki ing kisaran dirating. Yen daya DC ing situs ora kasedhiya utawa daya tes terisolasi dibutuhake, aktifake sumber daya tambahan DC sing bisa diatur.

Sawise rampung kabeh tes, mbandhingake nilai tumindak sing diukur lan data wektu karo setelan proteksi prasetel. Rekam tes arsip miturut peraturan manajemen pangopènan lan komisioning internal.

Fitur inti

1．Standar 4-phase voltase lan 3-phase saluran output saiki independen

2. Output arus AC saluran tunggal nganti 40A

3. Telung saluran saiki paralel ndhukung output 120A maksimum wektu cendhak

4. AC phase tegangan output sawetara: 0 ~ 120 V

5.AC line tegangan output sawetara: 0 ~ 240V

6．Built-in DC output saiki kanggo kabeh skenario testing pangayoman relay

7. Output tegangan DC sing dibangun kanggo simulasi negara sirkuit sekunder

8. Output sumber daya tambahan DC sing bisa diatur mandiri

9．Relay tumindak sawetara wektu: 0.1ms ~ 9999s

10. Ganti saluran input kanggo ngawasi status kontak relay wektu nyata

11． Ngalih saluran output kanggo simulasi pemutus sirkuit lan sinyal kontak eksternal

12. Output sinyal harmonik kanggo nguji karakteristik respon harmonik piranti proteksi

13. Output sinyal frekuensi variabel kanggo inspeksi relay frekuensi

14．Onboard tampilan layar kanggo cetha nuduhake kabeh paramèter test lan asil

15．Industrial komputer kontrol mbisakake kanthi offline operasi independen

16. Port USB sing dilindhungi kanggo maca data lan sambungan piranti lunak sing ndhukung

17． Interlock output otomatis ing status kerja sing ora normal kanggo nyegah karusakan peralatan

18．Integrated fault self-check lan multi-layer fungsi pangayoman hardware

19．Kompatibel karo kalibrasi proteksi mikroprosesor, relay statis lan relay elektromagnetik

20．All-in-one alat kanggo commissioning lapangan, pangopènan saben dina lan testing laboratorium

Skenario Aplikasi

1. Tim Operasi & Pangopènan Power Grid

Nindakake komisi kanggo gardu anyar, kalibrasi proteksi periodik, inspeksi sirkuit sekunder, tes sirkuit trip lan pangopènan skema proteksi lengkap.

2. Produsen Transformer

Nindakake inspeksi pabrik lemari proteksi, verifikasi relay diferensial, pamriksa antarmuka proteksi suhu lan tes panrima pabrik kanggo panel proteksi.

3. Pembangkit Listrik

Kalibrasi lengkap proteksi generator, proteksi trafo utama, proteksi motor, sistem tenaga tambahan lan proteksi switchgear sajrone komisioning unit lan pangopènan outage.

4. Industri Kereta Api

Gardu traksi sepur lan jaringan distribusi dilengkapi piranti proteksi relay. Peralatan kasebut nangani pangopènan relay rutin, verifikasi proteksi feeder lan review logika trip breaker.

5. Perusahaan Industri Gedhe

Pabrik baja, pertambangan, petrokimia lan manufaktur digunakake kanggo pangopènan biasa relay voltase medium, tes proteksi motor lan inspeksi sirkuit proteksi gardu pabrik.

6. Universitas & Lembaga Pelatihan Kejuruan

Aplikasi mesin kanggo mulangake teori proteksi relay, operasi tes injeksi sekunder, simulasi kondisi fault lan latihan praktis koordinasi perlindungan.

7. Laboratorium Pengujian Pihak Katelu

Kalibrasi relay lengkap, verifikasi kinerja peralatan proteksi, inspeksi penerimaan sing mlebu lan penyediaan layanan komisioner eksternal.

8. Kru Maintenance Kabel

Sawise panggantos kabel utawa ndandani, verifikasi pangayoman feeder, pangayoman fault bumi, reclosing logika lan cocog sirkuit kontrol secondary.

Item Test kasedhiya

1．Sakabèhé inspeksi kinerja piranti pangayoman basis microprocessor

2. Kalibrasi lan verifikasi relay elektromagnetik

3. Pengujian kinerja relay statis

4． Nilai Pickup lan tes watesan wektu kanggo relay overcurrent

5. Inspeksi lengkap relay fault bumi

6. Kalibrasi relay proteksi undervoltage lan overvoltage

7. Pengujian kinerja relay frekuensi

8. Tes simulasi fungsional kanggo proteksi arah

9. Kalibrasi lengkap proteksi diferensial

10. Simulasi kahanan kerja kanggo proteksi jarak

11. Inspeksi fungsional piranti nutup otomatis

12. Verifikasi sirkuit trip pemutus sirkuit

13. Full on-site sirkuit secondary commissioning

14. Pengujian panrima pabrik kanggo panel proteksi

15. Pangukuran sing tepat wektu tumindak relay

Kasus Aplikasi Praktis

Bidang Industri: Nganyarke lan komisioning gardu voltase medium

Tantangan Proyek: Tim konstruksi njupuk alih proyek renovasi gardu. Panel proteksi internal ngemot overcurrent, earth fault, undervoltage, reclosing lan fungsi logika trip breaker. Proyek kasebut mbutuhake siji mesin sing bisa ngasilake arus telung fase, tegangan papat fase, lan ndhukung simulasi kontak & wektu presisi dhuwur. Iki ngendi Tester Proteksi Relay Tiga Fase nyedhiyakake kemampuan tes kabeh-ing-siji.

Alur Tes Lengkap: Teknisi nyambungake piranti kasebut kanggo nyambungake terminal input saiki, terminal input voltase, kontak trip lan sirkuit logika eksternal. Kaping pisanan, dheweke nguji nilai pickup lan dropout saiki AC, banjur ngrekam wektu tumindak proteksi miturut arus kesalahan simulasi. Saluran voltase simulasi undervoltage lan negara Recovery voltase; ngalih output simulasi breaker kontak tambahan owah-owahan negara, nalika ngalih input dijupuk trip lan bali sinyal synchronously.

Hasil Proyek: Kabeh nilai setelan relay cocog karo skema desain komisioning. Wektu perjalanan lan data tumindak diajukake menyang dokumen operasi & pangopènan. Kabeh penyimpangan kabel lan setelan didandani sadurunge panel proteksi resmi dioperasikake.

Kaluwihan Aplikasi: Sinyal simulasi sekunder standar digawe dening siji mesin, kanthi data wektu sing bisa dilacak kanggo pengajuan. Ora ana sumber saiki sing kapisah, sumber voltase, timer utawa simulator kontak sing dibutuhake, kanthi drastis ngethok jumlah alat ing situs. Ngurangi biaya pengadaan sakabèhé kanggo perusahaan teknik.

FAQ

1, Apa Tester Perlindungan Relay Tiga Fase digunakake?

Iki digunakake kanggo tes injeksi sekunder saka relay protèktif, piranti proteksi mikroprosesor, sirkuit trip, piranti nutup, lan panel proteksi.

2. Pira voltase lan output saiki sing diwenehake VS-JB900?

Menehi standar 4-phase voltase lan 3-phase output saiki.

3. Apa output arus AC maksimum?

Saben phase bisa output 0 kanggo 40 A RMS. Nalika telung saluran saiki disambungake ing podo karo, output bisa tekan 0 kanggo 120 A RMS kanggo testing short-durasi.

4. Apa kisaran output tegangan AC?

Range output voltase fase yaiku 0 nganti 120 V RMS, lan rentang output tegangan baris yaiku 0 nganti 240 V RMS.

5. Bisa tester ngukur wektu tumindak relay?

ya wis. Rentang pangukuran wektu yaiku 0,1 ms nganti 9999 s, kanthi akurasi 0,1 ms.

6. Apa Tester Perlindungan Relay Tiga Fase ndhukung output DC?

ya wis. Ndhukung output arus DC, output tegangan DC, lan output daya tambahan DC independen kanggo relay lan tes sirkuit sekunder.

7. Apa jinis relay sing bisa diuji?

Tester bisa digunakake kanggo overcurrent, earth fault, voltase, frekuensi, diferensial, jarak, directional, reclosing, lan piranti proteksi liyane.

8. Standar apa sing ditrapake?

Standar referensi kanggo jinis tester proteksi relay iki kalebu GB / T 7261-2008 lan DL / T 624-2010. Pangguna uga kudu ngetutake prosedur uji coba proteksi relay lokal.

Kekuwatan Perusahaan - Weshine Electric

Minangka pabrikan profesional, kita ndhukung OEM & grosir akeh. Weshine Electric ngembangake lan nyedhiyakake instrumen pangujian daya kanggo operator jaringan listrik, gardu induk, kontraktor listrik, laboratorium pengujian, departemen tenaga sepur lan kabeh jinis pangguna industri. Kanggo skenario pengujian proteksi relay, kita fokus ing output sinyal sekunder sing stabil, operasi lapangan sing trep lan alur kerja uji standar, dipasangake karo dhukungan teknis pasca dodolan sing dipercaya.

Kita nawakake panuntun dhumateng pilihan peralatan, latihan operasi praktis kanggo macem-macem tes relay, perencanaan skema tes sirkuit sekunder, lan solusi tes khusus kanggo panjaluk inspeksi khusus. Saben unit ngalami pengawasan kualitas pabrik lengkap, karo tutorial operasi lan layanan sawise-sales global kasedhiya. Kanthi pengalaman ndhukung rekayasa daya pirang-pirang taun, kita ngirim solusi tes relay lengkap kanggo mbantu para klien ngunggahake komisioning relay lan efisiensi inspeksi, lan mesthekake operasi stabil kabeh sistem proteksi daya.Pangiriman global sing cepet, syarat pembayaran sing fleksibel kanggo para panuku akeh.
