Uji Isolasi Transformator

Weshine® nemokake Tes Insulasi Transformer kanthi sertifikat CE, kualitas lan akurasi sing dhuwur, Dicipta lan diprodhuksi miturut standar nasional, solusi tes listrik lengkap kasedhiya. Hubungi kita kanggo rincian liyane babagan Test Insulation Transformer saka Weshine!

Kirim Pitakonan Unduh PDF

Deskripsi Produk

WeshineUji Isolasi Transformatorkanthi tampilan busur digital lan analog, dirancang kanggo uji resistensi insulasi voltase dhuwur ing pangopènan lan servis kabel, mesin pabrik puteran, trafo, switchgear lan aplikasi industri.

Tes insulasi DC dileksanakake ing 250 V, 500 V, 1000 V, 2500 V, 5000 V. Range pangukuran resistensi insulasi yaiku 100 k Î© nganti 1000 G Î©. Discharge otomatis kanggo sirkuit kapasitif sing diuji diwenehake lan voltase bosok ditampilake.

Terminal penjaga bisa digunakake kanggo nyilikake efek bocor permukaan lan mula pangukuran sing salah nalika nindakake tes resistensi insulasi.

Kanggo obyek tes kapasitif, instrumen kasebut bakal ngeculake kanthi otomatis liwat resistor internal lan nuduhake voltase ing terminal ing kisaran 30 V nganti 600 V kanthi voltase sing luwih dhuwur sing dituduhake dening âHiâ. Fitur iki bakal menehi indikasi voltase bosok sawise tes beban reaktif. Nalika indikator voltase ilang iku aman kanggo pangguna kanggo medhot ndadékaké test.

WeshineUji Isolasi Transformatordidhukung dening wolung sel 1,5 V IEC LR6 (AA). Fitur safety desain kalebu indikator peringatan voltase dhuwur, tampilan voltase eksternal sawise tes IR, discharge otomatis beban reaktif lan timbal tes.

APLIKASI

Bahan insulasi listrik saya suwe saya rusak lan biaya ndandani larang. Penguji resistansi insulasi ngetrapake voltase DC sing diatur ing insulasi lan ngukur aliran saiki kanthi nggunakake hukum Ohm kanggo ngetung resistansi insulasi. Arus mili amarga ora ana bahan insulasi sing sampurna.

Panggunaan tester IR kalebu:

■ Instalasi peralatan

■ pangopènan rutin

■ Resolusi masalah

Tes insulasi kanthi DC voltase dhuwur mengaruhi polarisasi insulasi, saengga tes berturut-turut tanpa ngeculake unit sing diuji bakal ngasilake asil sing beda.

Care kudu dijupuk kanggo tansah nggunakake proses padha lan technique saka nyambungake lan testing insulator kanggo bisa kanggo tren asil. Penting kanggo ngrekam suhu insulasi uga nilai IR

FITUR lan keuntungan

■ Tester tahan insulasi sing kompak lan kasar

■ Gampang operasi lan pilihan sawetara voltase

■ Voltmeter AC lan DC (30 V - 600 V)

■ Timer tes IR sing bisa disetel pangguna (standar 1 menit), (maks. 19 m 50 detik)

■ Soft carry case kanggo instrumen lan lead

■ Wiwitan cepet lan pandhuan pangguna lengkap

■ Ngunci colokan terisolasi HV kanggo keamanan tambahan

■ Shutters liwat terminal nyegah mlebu sengaja saka rereget lan obyek liyane

SPESIFIKASI

Range insulasi	0.1 MÎ© nganti 2 TÎ©
Tegangan test nominal	250 V, 500 V, 1000 V, 2500 V, 5000 V
Akurasi tegangan terminal
	voltase test
	â¥1000 V 0... 5% saka nominal voltase test
Akurasi insulasi	± 5% ± 3 digit
Arus sirkuit cendhak	5 mA ± 0,5 mA
Akurasi Voltmeter	±2%rdg±3dgt
sumber daya	8 x baterei LR6/AA
Kisaran suhu lan kelembapan operasi
	- 20°C nganti 45°C
Kelembapan	80% RH
Kisaran suhu panyimpenan lan kelembapan
	-20 °C nganti 60 °C
pangayoman safety	Isolasi Cat III 600 V
Cathetan	Kesalahan layanan kanthi watesan lingkungan sing kasebut yaiku kesalahan intrinsik kaping pindho
EMC	Selaras karo IEC 61326-1:2013
ukuran	177 mm x 226 mm x 100 mm
Bobot	1.9 kg (kalebu baterei)

VS-3121

VS-3121Uji Isolasi Transformatorwis dirancang kanggo aplikasi tes Listrik lan Industri, ing ngendi voltase operasi ngluwihi 1000 V lan voltase tes insulasi sing luwih dhuwur dibutuhake.

Ora kaya VS-3121A, VS-3121 nawakake voltase kisaran tetep 50 V, 100V, 250 V, 500 V, 1000 V lan 2500 V.

Peralatan kanthi voltase operasi ing ndhuwur 1 kV mbutuhakeUji Isolasi Transformators ing voltase ndhuwur 1 kV. Ing inti saka tes voltase dhuwur, unit 5/10/15 kV kita menehi tes kualitas paling dhuwur bebarengan karo safety, kenyamanan lan portabilitas utama.

Kanggo kemampuan tes insulasi lengkap kabeh modal dhuwur

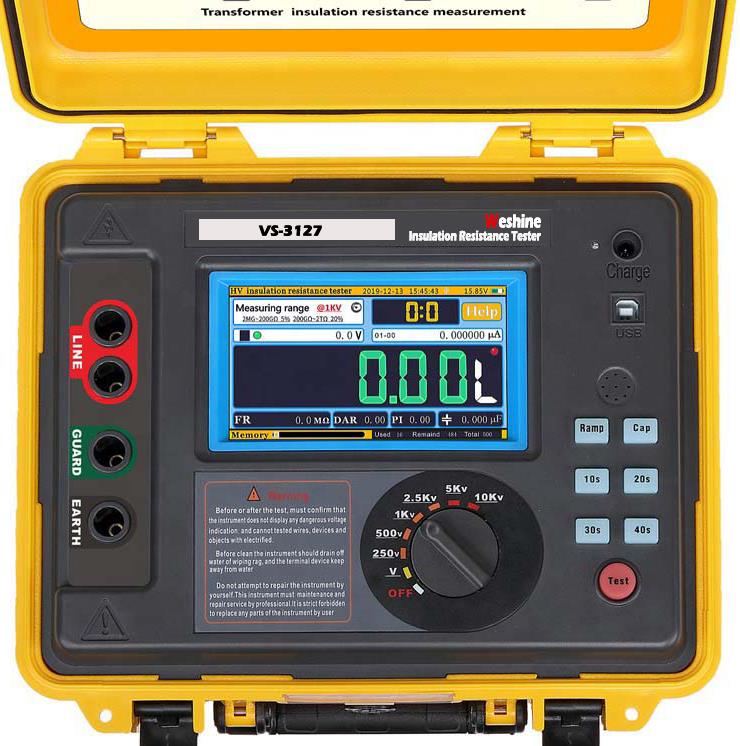

VS-3127

VS-3127Uji Isolasi Transformatornawakake kemampuan kanggo nindakake pangukuran resistance insulasi akurat nganti voltase test 15 kV karo resistance maksimum 30 TÎ ©. Akurasi pangukuran resistensi yaiku ± 5 % saka 1 MÎ© nganti 3 TÎ©!

Kanggo perusahaan utilitas lan layanan, VS-3127 minangka panguji kabeh-mubeng kanthi keluwesan lan kemampuan proofing ing mangsa ngarep. Weshine VS-3127 dirancang kanggo bisa digunakake ing ngendi wae.

Tegangan output maksimal tekan 7 gir (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Max arus hubung singkat 7mA

Insulation resistance test (IR), polarization index testï¼PI), dielectric absorption ratio test (DAR). Ramp test mode (RAMP), filtered resistance test mode (FR). * Uji Kapasitansi (Kap.).

Fungsi monitor voltase, kanthi otomatis ngawasi voltase urip sing diukur

KENAPA UJI 15 KV?

5 kV kanggo 15 kV bakal telung test saiki - iki bisa nyegah negatif test saiki ing ngarsane gangguan dhuwur.

15 kV ditemtokake kanggo aset 35.000 V nganti 69.000 V adhedhasar NETA ATS 2007.

Motor ing ndhuwur 34.500 V kudu diuji ing 15 kV adhedhasar NETA ATS 2007.

SPESIFIKASI

Range insulasi	0.1 MÎ© kanggo 30 TÎ©
Tegangan test nominal	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15kV
Akurasi tegangan terminal
	ï¼5%ï½10%ï¼±10V
Akurasi insulasi	1 MÎ© nganti 3 TÎ©, ±5% ±3 digit
	ï¼3 TÎ©, ±20% ±3 digit
Arus sirkuit cendhak	â¥7 mA ± 0,5 mA
Mode tes ramp	±2%rdg±3dgt
sumber daya	Langkah nganti voltase prasetel kanthi nguji kanthi ukuran voltase prasetel 10%.
Kisaran suhu lan kelembapan operasi
	- 20°C nganti 50°C
Kelembapan	80% RH
Kisaran suhu panyimpenan lan kelembapan
	-25 °C nganti 65 °C
Tes voltase	AC/DC: 0Vï½1000V, Akurasi: ±5%rdg±3V
Tes kapasitansi	10nFï½25uF, Akurasi: ±10%rdg±10nF
Tes saiki	0,01nAï½7mA, Akurasi: ±5%rdg±0.5nA
pangayoman safety	Isolasi Cat III 600 V
Cathetan	Kesalahan layanan kanthi watesan lingkungan sing kasebut yaiku kesalahan intrinsik kaping pindho
EMC	Selaras karo IEC 61326-1:2013
ukuran	280 mm x 260 mm x 160 mm
Bobot	4,9 kg (kalebu baterei)

Pilihan

Weshine duwe pengalaman 8 taun khusus kanggo ngrampungake macem-macem Peralatan Listrik. Saiki, Weshine wis nemokke macem-macemUji Isolasi Transformatorkanggo saben langkah minangka ditampilake minangka formulir:

INFORMASI PEMESANAN FORUji Isolasi TransformatorS
Cat. Ora.	Tegangan Tes Max	Max Test Range	IR/PI/DAR	RAMP	FR	Cap.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kv	20 TÎ©	√
VS-3125	5,0 kv	10 TÎ©	√	√	√
VS-3125A	5,0 kv	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Adhedhasar masalah Supply Chain: Hubungi Distributor Weshine Sah sing disenengi kanggo rega saiki lan wektu timbal.

Sertifikat Mutu

Kita mesthi percaya yen kabeh sukses perusahaan kita langsung ana hubungane karo kualitas produk sing diwenehake.Uji Isolasi Transformatormemenuhi syarat kualitas paling dhuwur sing ditemtokake ing ISO9001, ISO14000:14001 pedoman lan sistem kontrol kualitas sing ketat.
