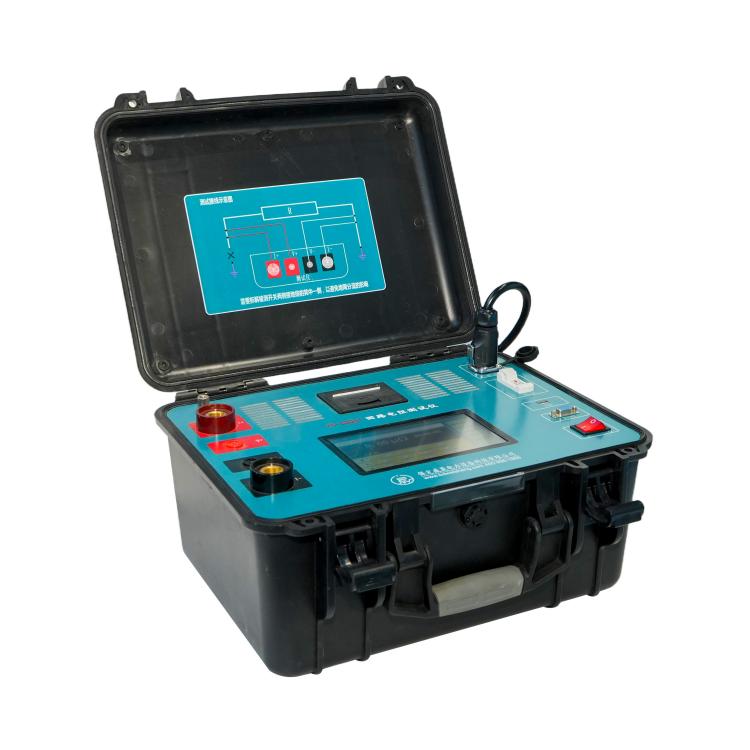

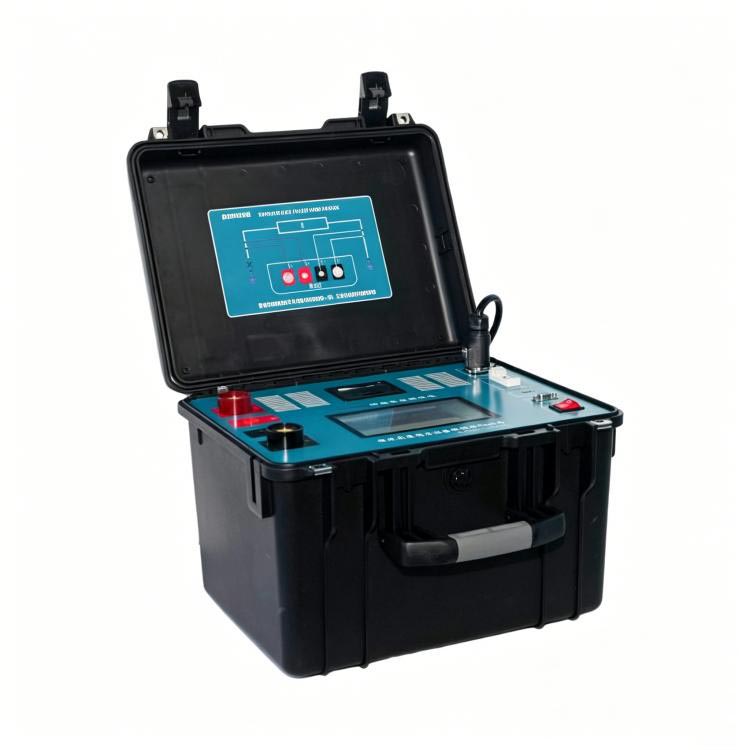

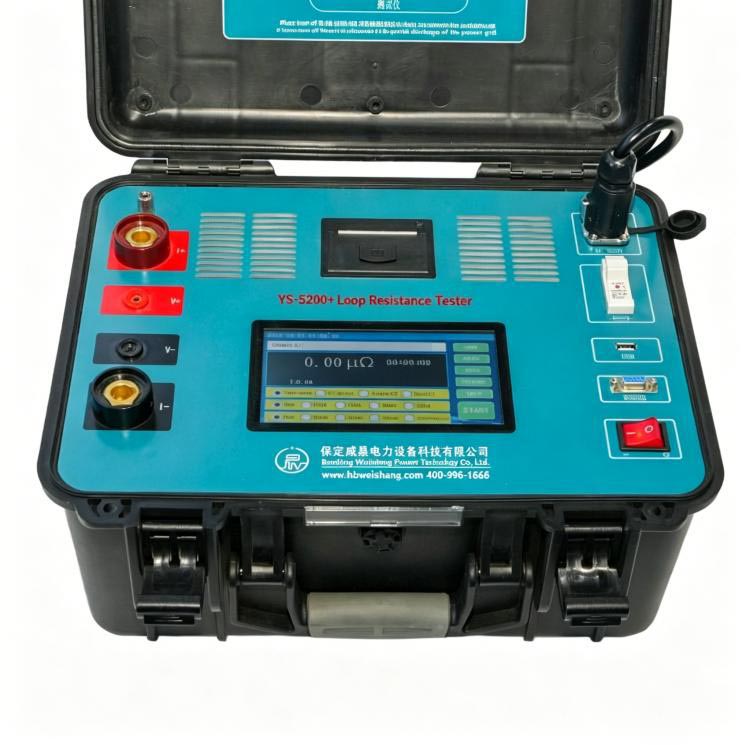

Desktop 300A Intelligent Circuit Resistance Tester

Desktop 300A Intelligent Circuit Resistance Tester sing awet sing ditawakake Weshine, produsen lan pemasok profesional ing China, menehi maca mikro-ohm sing tepat ing pemutus sirkuit, pemisah, saklar pembumian lan sambungan busbar, sanajan arus mbukak liwat puteran siji utawa sawetara cabang paralel.

Kita mbangun unit iki sawise DL / T845.4-2019 lan standar testing papat-kabel IEC, kanthi panjaluk industri cocog kanggo deteksi resistance dhuwur-saiki.

Ing njero mesin ana sumber arus konstan kanthi daya dhuwur sing dipasangake karo hardware penginderaan arus multi-saluran. Struktur iki nggawe output saiki ajeg lan sampling voltase akurat, sanajan digunakake bebarengan karo grid grounding paralel rumit, sing dadi alasan utama kontraktor engineering nggawe pesenan akeh baleni kanggo model iki.

Prinsip Pengukuran Inti

Desktop 300A Intelligent Circuit Resistance Tester gumantung ing rong modul fungsional inti:

1. Output saiki konstan dhuwur sing bisa diatur: 50A-300A

2. Wireless DC clamp sensor: 0 ~ ± 600A panangkepan saiki

Ngitung resistensi kontak nyata adhedhasar Hukum Ohm: R = V / I₀

V = drop voltase dideteksi ing titik kontak

I₀ = arus nyata sing ngliwati cabang sing diuji

Mode Pengujian Cerdas (Inovasi Inti)

weshine electric nggabungake papat mode tes lanjut kanggo ndhukung kahanan lapangan sing beda:

1. Mode Resistance Circuit Tradisional

Pangguna kudu medhot siji sisih jaringan earthing kanggo ngliwati interferensi shunt saiki. Tester feed nganti 300A DC saiki lan maca data drop voltase. Mode iki entuk presisi paling dhuwur lan bisa digunakake kanggo situs pangopènan sing direncanakake.

2. Clamp Mode Pangukuran Langsung

Ora perlu ngilangi sambungan grounding. Clamp nirkabel nglacak arus cabang wektu nyata I₀, banjur mesin ngetung resistensi kanthi otomatis nganggo R=V/I₀. Sorotan: Ora ana kerja pembongkaran, tes lapangan sing luwih cepet, luwih aman kanggo pangopènan area urip.

3. Mode Shunt Sisih Tunggal

Cocog kanggo tata letak grounding paralel kaya grounding kabinet lan kothak lemah sing disebarake. Penjepit ngukur arus cabang shunt I₂, lan piranti kasebut nggarap arus uji efektif kanthi I₀=I₁−I₂ sadurunge ngetung resistensi. Ndandani kesalahan akurasi sing disebabake dening arus paralel parsial.

4. Mode Shunt Dual-Sisi

Kanggo kothak grounding gedhe kanthi arus pamisah bidirectional ing gardu induk. Loro clamps ngumpulake arus cabang I21 lan I22, sistem ngetung I₀=I₁−I21−I22 kanggo njaluk data resistance bener kanggo jaringan multi-cabang.

Desain Sistem Safety lan Clamp

Klem nirkabel sing cocog bisa ngenali arah arus DC kanthi otomatis.

Spesifikasi Key Clamp:

1. Range tes DC: 0 nganti ± 600A

2. Kudu selaras karo arah saiki sing bener kanggo data akurat

3. Built-in fungsi kalibrasi kanggo ngimbangi panyimpangan pangukuran

Pangeling safety operasi:

1, Aja operate clamp ngluwihi jangkoan pangukuran kanggo ngindhari karusakan hardware

2. Pasang klem ing ngisor tandha arah saiki kanggo nyetabilake bacaan

3. Jalanake kalibrasi kanthi rutin kanggo nyuda kesalahan data

Step-by-Step Operation Guide

Penguji desktop iki ngetutake alur kerja uji lapangan standar kanggo skenario dhuwur saiki.

Langkah 1: Persiapan Sistem

Konfirmasi peralatan wis dipateni kanthi lengkap, persiyapan grounding wis rampung, lan baterei clamp wis kebak. Klien pengadaan akeh bisa nampa buku pegangan operasi lengkap bebarengan karo kiriman.

Langkah 2: Konfigurasi Wiring

Aku + lan aku- nyambung menyang loro ends saka sirkuit test; V+ lan V- dipasang ing titik sampling voltase njero. Tansah pasang probe voltase ing daur ulang saiki kanggo ngilangi gangguan resistensi kabel.

Langkah 3: Pilihan Mode

Pilih mode tes siji: mode pembongkaran tradisional, mode langsung clamp, mode shunt tunggal utawa mode shunt dual. Banjur atur arus output (50A–300A) lan durasi tes (Cepet / 10s / 30s / 60s / Terus-terusan).

Langkah 4: Proses Pangukuran

Mesin nganggo ramp-up saiki, kontrol stabilitas, panangkepan saiki nyata-wektu, sampling voltase, pitungan resistance lan kompensasi suhu kanthi otomatis tanpa imbuhan manual.

Langkah 5: Tampilan asil

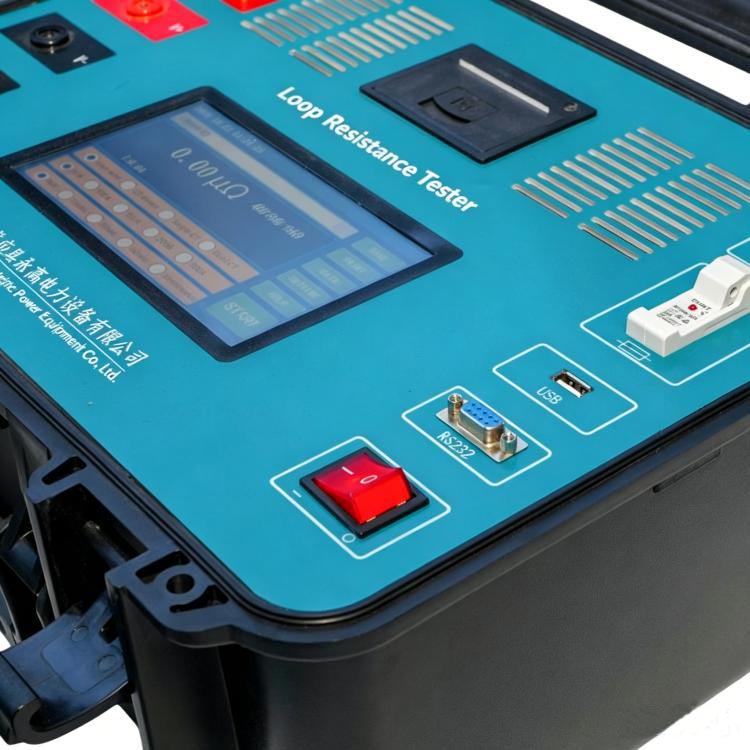

Layar nuduhake total arus I₁, arus penjepit cabang (I₂ / I21 / I22), nilai resistensi ing mikro-ohm, wektu tes lan status stabilitas.

Langkah 6: Manajemen Data

Operator bisa nyimpen log test menyang memori lokal, ngekspor cathetan liwat FAT32 USB drive, laporan print karo modul print opsional, lan katon maneh ing data test sajarah kapan wae.

Skenario Aplikasi

Iki Desktop 300A Intelligent Circuit Resistance Tester nangani tugas deteksi resistance ing grounding Komplek lan kahanan gangguan elektromagnetik kuwat, digunakake digunakake dening para panuku saka sektor iki:

1. Gardu gedhe

2. Pembangkit listrik

3. Sistem switchgear industri

4. fasilitas transmisi voltase dhuwur

5. Jaringan Grounding

Sistem kasebut bisa dipercaya ing ngisor iki:

1. Gangguan elektromagnetik sing kuat

2. Distribusi arus paralel

3. Akses pedhot winates

4. Operasi pangopènan terus-terusan

Panggunaan Testing Khas

1. Tes resistensi kontak kanggo pemutus sirkuit voltase dhuwur

2. Inspeksi kesalahan grounding grids

3. Deteksi resistensi sambungan sambungan busbar

4. Pangopènan rutin kanggo lemari switch GIS / AIS

5. Inspeksi kualitas pabrik kanggo peralatan listrik pembangkit listrik

6. Analisis sistem grounding kanggo jaringan transmisi

7. Pemecahan masalah sistem distribusi tenaga industri

Kaluwihan Weshine

Kita mbangun Desktop 300A Intelligent Circuit Resistance Tester kanthi arsitektur pangukuran multi-mode kanggo ngatasi masalah grounding paralel sing angel lan kompleks ing sistem tenaga modern. Pengujian non-disassembly clamp nirkabel nyuda downtime pangopènan lan nambah safety situs banget, sing ndadekake akeh supplier layanan listrik mlebu kontrak pasokan jangka panjang karo kita.

Algoritma pitungan saiki wektu nyata multi-saluran njamin nilai resistensi sing akurat sanajan ing lingkungan grounding paralel. Output arus gedhe 300A kanthi cepet ngrusak lapisan oksida ing permukaan kontak sing wis tuwa, menehi asil tes sing luwih dipercaya kanggo sendi konduktif sing rusak. Kontrol termal cerdas sing dibangun ing njaga unit tetep ajeg ing beban kerja arus dhuwur sing dawa.

Keuntungan desain industri sing ramah pangguna kanggo para panuku:

1. Multi-mode operasi cerdas

2. Visualisasi tampilan data saiki wektu nyata

3. Fungsi proteksi safety otomatis lengkap

4. Panyimpenan lan ekspor data terstruktur

Hubungi tim sales kita langsung kanggo njaluk kutipan khusus lan file parameter teknis lengkap kanggo pengadaan proyek sampeyan.
