Masalah Umum ing Pangopènan lan Pengujian Resistance Loop

Penguji resistensi daur ulang minangka instrumen penting kanggo ngevaluasi kahanan listrik sambungan resistensi rendah ing peralatan listrik. Biasane digunakake kanggo ngukur resistensi kontak switch kontrol, pemutus sirkuit, sambungan busbar, konduktor kabel, kontak welding, lan puteran konduktif liyane.

Asil tes sing bisa dipercaya ora mung gumantung marang kinerja instrumen nanging uga kabel sing bener, titik tes sing resik, panyimpenan sing tepat, lan interpretasi akurat babagan maca sing ora normal. Ing lapangan, pangukuran sing ora biasa ora mesthi nuduhake pemutus sirkuit sing rusak utawa tester sing gagal. Timbal voltase mbukak, kontak klem sing ora apik, lan gangguan elektromagnetik bisa nyebabake gejala sing padha.

Pandhuan iki nerangake syarat pangopènan utama lan telung masalah tes umum sing ditemoni nalika nggunakake penguji resistensi loop.

Apa Tester Resistance Loop?

Penguji resistensi gelung, uga dikenal minangka mikro-ohmmeter utawa penguji resistensi kontak, ngetrapake arus tes sing stabil ing sirkuit sing diuji lan ngukur penurunan voltase sing diasilake. Resistance banjur diitung miturut hukum Ohm.

Instrumen digunakake kanggo aplikasi kayata:

1. Pengujian resistensi kontak pemutus sirkuit

2. Kontrol switch loop resistance pengukuran

3. Pengujian busbar lan konektor

4. Pengukuran resistansi kabel konduktor

5. Welding kontak resistance testing

6. Inspeksi kontak switch tegangan dhuwur

Pengujian resistensi rendah biasane nggunakake sambungan saiki lan voltase sing kapisah. Cara papat kabel iki nyuda pengaruh resistensi timbal tes lan nambah akurasi pangukuran.Panuntun pangukuran resistensi rendah Megger

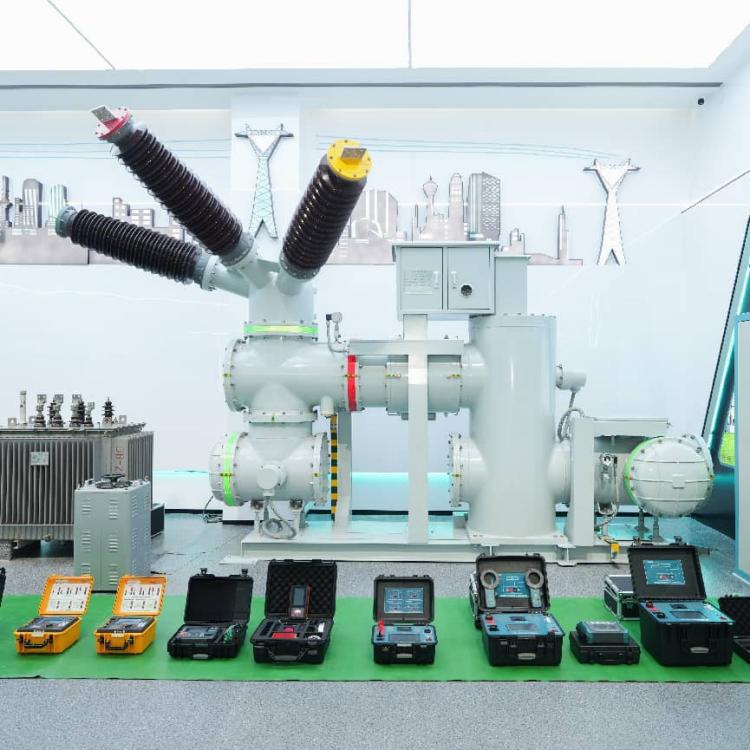

Weshine Electric Manufacturing Co., Ltd. minangka pabrik berteknologi tinggi profesional sing spesialisasine ing R&D, produksi, lan kalibrasi instrumen uji resistensi loop saiki. Kanthi bengkel produksi standar, laboratorium independen, lan sistem manajemen kualitas ISO sing lengkap, kabeh penguji Weshine digawe kanthi ketat miturut standar industri IEC lan DL / T. Pabrik nindakake tes lan kalibrasi kinerja proses lengkap sadurunge dikirim, njamin output saiki sing stabil, kinerja anti-interferensi sing kuat, lan keterulangan pangukuran sing dhuwur kanggo lingkungan uji coba daya ing situs sing kompleks.

GDHL-200A / 100A Intelligent Loop Resistance Tester dikembangake sacara mandiri lan diproduksi massal dening pabrik Weshine. Optimized kanggo skenario pangukuran lapangan dhuwur-saiki, kurang-resistance, fitur output stabil-saiki stabil, akurasi tes ultra-dhuwur, lan daya adaptasi lingkungan kuwat, kanthi ketemu pengawasan rutin lan syarat pangopènan preventif kanggo switchgear voltase dhuwur. Persyaratan tes saiki, akurasi, lan kepatuhan khusus kudu diverifikasi kanthi dokumentasi produk lan standar lokal sing ditrapake.

Kanggo pemutus sirkuit voltase dhuwur, tes resistensi kontak uga kudu ditindakake miturut standar peralatan sing relevan lan syarat pangopènan pabrikan. IEC 62271-100 ditrapake kanggo pemutus sirkuit AC sing digunakake ing sistem voltase dhuwur ing ndhuwur 1,000 V.IEC 62271-100

Requirements pangopènan standar

Panyimpenan sing bener duweni efek langsung ing urip layanan lan stabilitas pangukuran saka tester resistensi daur ulang.. Minangka produsen instrumen uji daya profesional, spesifikasi pangopènan pabrik resmi Weshine nandheske panyimpenan lan pangopènan saben dina sing standar kanggo ngindhari drift kinerja lan ngluwihi umur layanan instrumen.

Simpen Instrumen ing Lingkungan sing Cocok

Tester kudu disimpen ing papan sing resik, garing, lan duwe ventilasi sing apik. Panggonan panyimpenan kudu bebas saka:

1. Kelembapan sing berlebihan

2. Debu konduktif

3. Kabut lenga

4. Semprotan uyah

5. Gas korosif

6. sinar srengenge langsung

7. Owah-owahan suhu ekstrem

Kelembapan lan rereged korosif bisa ngrusak terminal, papan sirkuit internal, switch, lan komponen insulasi. Debu uga bisa mengaruhi jalur pendinginan lan nyuda linuwih sambungan listrik.

Tansah Instrumen Mujur

Aja nyelehake tester kanthi acak ing peti kayu utawa tumpukan barang abot ing ndhuwur. Panel ngarep kudu madhep munggah nalika panyimpenan lan transportasi yen bisa.

Iki mbantu nglindhungi:

1. Tombol tampilan lan kontrol

2. Output terminal

3. Trafo internal lan rakitan sirkuit

4. Struktur pendinginan

5. Kandang pelindung

Instrumen kudu diamanake sajrone transportasi kanggo nyegah impact, geter, utawa karusakan kabel.

Gunakake Bahan Tahan Kelembapan

Nalika tester disimpen ing lingkungan sing lembab, lebokake bahan tahan kelembapan sing cocog ing ngisor. Aja ngidini bagian ngisor pager tetep kontak langsung karo lantai utawa permukaan sing lembab.

Sadurunge tes sabanjure, priksa instrumen kanggo kondensasi. Yen ana kelembapan, ngidini panguji nganti garing sadurunge disambungake menyang sumber daya utawa obyek uji.

Telung Masalah Testing Umum ing Lapangan

1. Bukak Wiring Tegangan Gabungan karo Interferensi Elektromagnetik Kuwat

Sambungan voltase mbukak utawa sambungan voltase longgar minangka salah sawijining panyebab sing paling umum kanggo maca ora normal.

Gejala Khas

Gumantung ing kahanan situs, maca resistance bisa nuduhake:

1. Nilai over-range utawa tanpa wates

2. Nilai sing ora stabil banget

3. Nilai sing owah nalika asil tes dipindhah

4. Asil sing katon normal nanging ora bisa diulang

Nalika timbal voltase pedhot, sirkuit voltase-sampling bisa uga ora nampa sinyal bener. Ing wektu sing padha, busbar energized ing cedhak bisa nggawe kopling kapasitif lan ngindhuksi voltase mode diferensial sing ora dikarepake ing sirkuit pangukuran sing mbukak.

Kemungkinan Akibat

Interferensi sing kuat bisa nyebabake panguji nampilake nilai sing ngluwihi wates. Operator sing ora duwe pengalaman bisa uga salah nyimpulake manawa pemutus sirkuit duwe masalah tahan kontak sing serius lan ngatur pangopènan pemadaman sing ora perlu.

Interferensi sing luwih entheng bisa ngasilake nilai ing kisaran sing dikarepake. Iki luwih angel kanggo ngenali amarga asil bisa katon bener sanajan sambungan voltase risak.

Pangukuran kasebut bisa uga salah amarga:

1. Kontak pemutus sirkuit miskin

2. Tes klem sing rusak

3. Kesalahan tester internal

4. Sumber daya sing ora stabil

Dianjurake pengawasan

Sadurunge ngganti tester utawa mbusak pemutus sirkuit saka layanan, priksa:

1, Apa loro mimpin voltase disambungake.

2. Apa Clamps voltase dipasang kanthi kuat.

3. Apa terminal voltase resik.

4, Apa saiki lan voltase ndadékaké bener cocog.

5, Apa maca tetep stabil sawise nyambungake maneh sirkuit voltase.

6. Apa konduktor energi ing cedhak ngasilake interferensi.

Pangukuran resistensi papat kabel mung bisa dipercaya nalika sirkuit saiki lan sirkuit sampling voltase wis rampung. Kontak sing apik ing titik tes uga penting amarga resistensi probe lan sambungan bisa mengaruhi pangukuran resistansi sing sithik.Megger panuntun dhumateng tester kurang resistance

2. Oksida utawa Film Oil ing Terminal Breaker Circuit

Terminal pemutus sirkuit bisa ngembangake lapisan oksida, film lenga, akumulasi bledug, utawa kontaminasi liyane sawise operasi jangka panjang. Iki luwih umum nalika peralatan digunakake ing lingkungan sing lembab, polusi, utawa bledug.

Apa Iku mengaruhi Test

Clamp test kudu nggawe kontak metalik sing kuat karo terminal. Yen film oksida utawa lenga misahake clamp saka lumahing konduktif, resistance kontak tambahan ngenalaken menyang sirkuit test.

Iki bisa mengaruhi jalur voltase-sampling lan nggawe asil sing ora akurat utawa ora stabil. Nilai sing ditampilake bisa uga ora nggambarake resistensi nyata kontak utama pemutus sirkuit.

Gejala sing bisa uga kalebu:

1, Nilai resistance luwih saka samesthine

2. Wacan sing owah nalika clamp ditekan utawa dipindhah

3. Bedane sing signifikan antarane fase

4. Kurang bisa diulang

5, A abang dadakan sawise ngresiki terminal

Tindakan korektif

Sadurunge nyoba, priksa permukaan terminal lan rahang clamp. Mbusak kontaminasi sing longgar nggunakake metode reresik sing disetujoni lan priksa manawa area kontak garing.

Penjepit tes kudu disambungake menyang permukaan sing resik, kuwat, lan stabil kanthi mekanis. Aja ngandelake klem sing longgar utawa titik sing kontaminasi mung amarga instrumen wis miwiti tes.

Sawise nyambungake maneh timbal, baleni pangukuran. Yen nilai dadi stabil lan konsisten, asil ora normal asli bisa disebabake kontak sing ora apik tinimbang cacat pemutus sirkuit.

Aja nggunakake cara abrasive sing bisa ngrusak terminal dilapisi utawa ngganti lumahing kontak kajaba Produsèn peralatan wis disetujoni prosedur.

3. Bukak Wiring Tegangan Tanpa Interferensi Medan Listrik Kuwat

Timbal voltase mbukak ora mesthi ngasilake maca sing luwih dhuwur. Yen ora ana medan listrik eksternal sing kuwat utawa kopling kapasitif ing situs kasebut, amplifier bisa uga meh ora ana input mode diferensial.

Ing kahanan iki, instrumen bisa nampilake nilai sing cedhak karo nol.

Kenapa Iki Mblusukake

Operator sing ora duwe pengalaman bisa napsirake maca sing meh nol minangka bukti yen:

1. Penguji gagal

2. Amplifier rusak

3. Arus tes ora digawe

4. Piranti kasebut kudu didandani utawa diganti

Tes kasebut bisa uga mandheg tanpa perlu. Iki bisa ngluwihi outage peralatan, tundha pangopènan, lan nambah beban kerja kanggo tim lapangan.

Carane Ngenali Masalah

Wacan sing meh nol utawa ora normal kudu diselidiki sadurunge panguji diumumake rusak.

Priksa ing ngisor iki:

1, Verifikasi sambungan output saiki.

2. Konfirmasi yen loro kabel voltase disambungake.

3. Priksa klem voltase lan terminal.

4. Priksa manawa sirkuit tes wis rampung.

5. Bandhingake wacan karo referensi sing wis dingerteni utawa sambungan baleni.

6. Deleng maneh alat tes mandiri lan indikator weker.

7, Konfirmasi yen nilai sing ditampilake ganti biasane nalika sirkuit tes disambungake kanthi bener.

Pangukuran resistance sing dumadakan mudhun menyang nol ora kudu ditampa tanpa mriksa kabel. Asil kasebut kudu bisa diulang lan konsisten karo kahanan peralatan lan data sejarah.

Carane Nyegah Paukuman sing Salah

Nalika maca resistance loop ora normal katon, teknisi lapangan kudu langsung nyalahake pemutus sirkuit utawa instrumen kasebut. Pemriksaan sing sistematis luwih dipercaya.

Gunakake urutan ing ngisor iki:

1, Mungkasi tes lan konfirmasi manawa peralatan kasebut ana ing kahanan sing aman lan ora energik.

2. Priksa kabel saiki lan voltase kanthi kapisah.

3. Priksa posisi clamp lan kebersihan terminal.

4. Temokake konduktor energi sing cedhak lan kemungkinan gangguan elektromagnetik.

5. Sambungake maneh timbal lan baleni pangukuran.

6, Bandhingake asil karo fase liyane lan cathetan sadurunge.

7. Priksa panguji nggunakake referensi utawa metode verifikasi sing cocog.

8, Mung banjur nemtokake apa peralatan utawa tester mbutuhake pangopènan luwih.

9. Nilai resistensi sing ditampilake kudu dianggep bebarengan karo saiki tes, kualitas sambungan, kahanan sekitar, perbandingan fase, lan riwayat peralatan.

Points Key kanggo Testing Resistance Loop Reliable

Faktor sing paling penting ing tes lapangan yaiku:

1. Tansah panguji resik, garing, lan disimpen kanthi bener.

2. Gunakake sambungan papat kabel lengkap.

3, Priksa voltase ndadékaké kasebut kanthi teliti, sadurunge nglamar saiki test.

4. Priksa manawa clamps kontak karo permukaan logam sing resik.

5. Waca gangguan elektromagnetik saka busbar energi sing cedhak.

6. Baleni pangukuran curiga sawise mbenerake sambungan.

7, Aja diagnosa fault mbobol sirkuit saka siji maca ora normal.

8. Tindakake manual tester lan standar industri daya sing ditrapake.

Pitakonan sing Sering Ditakoni

Apa sing bisa diukur tester resistensi loop?

Bisa ngukur resistensi kontak pemutus sirkuit, resistensi gelung saklar kontrol, sambungan busbar, resistensi konduktor kabel, lan resistensi kontak las.

Yagene tester nuduhake nilai resistance tanpa wates?

Nilai tanpa wates utawa over-range bisa uga disebabake dening timbal voltase mbukak, kontak clamp sing kurang, sirkuit uji sing ora lengkap, utawa sirkuit mbukak asli. Wiring kudu dipriksa sadurunge diagnosa peralatan.

Kok macane ndadak dadi nol?

Wacan cedhak-nol bisa kedadeyan nalika sirkuit sampling voltase mbukak lan ora ana gangguan elektromagnetik eksternal. Iku ora ateges sing tester risak.

Bisa film oksida mengaruhi testing resistance kontak?

ya wis. Oksida, lenga, lan rereget bisa nyegah klem tes nggawe kontak metalik sing dipercaya lan bisa nambah resistensi ing sirkuit pangukuran.

Kepiye cara nyimpen tester resistensi loop?

Simpen ing papan sing garing, berventilasi, bebas bledug tanpa gas korosif. Tansah panel ngarep madhep munggah lan gunakake bahan tahan lembab ing ngisor instrumen yen perlu.

Kesimpulan

Umume maca resistensi loop sing ora normal ora disebabake dening siji faktor. Kabel voltase mbukak, kontak klem sing ora apik, kontaminasi terminal, lan gangguan elektromagnetik kabeh bisa ngrusak asil tes.

GDHL-200A/100A Intelligent Loop Resistance Tester sing dikembangake kanthi mandiri lan diprodhuksi dening Weshine Electric ngirimake pangukuran kanthi tliti dhuwur lan stabil kanggo tes resistensi ing situs. Didhukung dening sistem kontrol kualitas sing ketat pabrik, proses kalibrasi standar, lan pengalaman aplikasi lapangan daya pirang-pirang taun, instrumen kasebut kanthi efektif nyuda kesalahan tes sing disebabake dening cacat kinerja peralatan. Nanging, asil tes sing akurat lan bisa dipercaya isih gumantung marang operasi lapangan standar, kabel sing bener, lan manajemen pangopènan ilmiah.

Minangka produsen profesional instrumen tes daya, Weshine Electric nyedhiyakake solusi siji-mandeg kalebu kustomisasi instrumen, kalibrasi pabrik, panuntun teknis, lan dhukungan sawise-sales kanggo pangopènan daya global, inspeksi gardu induk, lan proyek pengujian daya industri. Dhukungan teknis profesional lan layanan pasokan akeh pabrik kasedhiya kanggo tim teknik lan panuku perusahaan.
