Penyebab Discharge Parsial Ing Switchgear Tegangan Tinggi

Discharge parsial minangka salah sawijining tandha peringatan awal sing paling penting babagan kerusakan insulasi ing switchgear voltase dhuwur. Sanajan pelepasan sebagean ora ngrampungake insulasi ing antarane konduktor, kegiatan discharge bola-bali mboko sithik bisa ngrusak sistem insulasi lan nambah risiko kegagalan insulasi, flashover, lan mateni peralatan sing ora dikarepke.

Ngerteni panyebab pelepasan sebagean mbantu insinyur listrik ngenali cacat ing tahap awal lan nambah linuwih switchgear sajrone urip layanan.

Apa Discharge Parsial?

Discharge parsial minangka discharge listrik lokal sing mung ana ing bagean saka sistem insulasi. Bisa uga ana ing njero kekosongan sing diisi gas, ing sadawane permukaan insulasi, ngubengi pinggiran konduktor sing cetha, utawa cedhak karo cacat ing dielektrik padhet utawa komposit.

Fenomena kasebut biasane digandhengake karo konsentrasi lokal stres listrik. Nalika medan listrik lokal ngluwihi kekuatan tahan saka wilayah sing ringkih, discharge cendhak kedadeyan. Discharge bisa cendhak lan cilik, nanging kegiatan sing bola-bali bisa nyuda insulasi ing saubengé.

IEC 60270 nemtokake cara adhedhasar pangisian daya kanggo ngukur pelepasan sebagean ing piranti listrik, komponen, lan sistem sing diuji nganggo voltase AC utawa DC. Standar kasebut uga ngarahake sirkuit pangukuran, kalibrasi, pangukuran digital, lan pamisahan sinyal discharge parsial saka interferensi eksternal.IEC 60270:2025

Carane Parsial Discharge ngrusak Isolasi

1. Kerusakan Kimia Disebabake Partikel sing Diisi

Sajrone discharge parsial, elektron lan ion pindhah liwat wilayah sing ringkih saka insulasi. Partikel-partikel sing diisi energi dhuwur iki tabrakan karo molekul insulasi lan bisa ngilangi ikatan kimia.

Bom sing bola-bali bisa nyebabake:

1. Dekomposisi rantai polimer

2. Erosi lumahing

3. Pembentukan jalur karbonisasi konduktif

4. Degradasi kimia saka resin epoksi lan bahan insulasi liyane

5, A abang bertahap ing kekuatan dielektrik

Ing insulasi padhet, proses iki bisa nggedhekake rongga internal utawa nggawe saluran treeing. Sawise cacat dadi cukup gedhe, jampel bisa ora tahan maneh voltase operasi normal utawa overvoltage sak wentoro.

2. Karusakan termal lan oksidatif

Discharge parsial uga ngasilake panas lokal. Senajan energi rata-rata saka discharge individu bisa uga kurang, pulsa bola klempakan klempakan ing wilayah padha bisa mundhakaken suhu saka insulasi lingkungan.

Tekanan termal sing diasilake bisa nyebabake:

1. Overheating lokal

2. Retak oksidatif

3. Leleh utawa karbonisasi bahan polimer

4. Kekirangan mekanik

5. Ekspansi retak internal lan void

Kerusakan termal lan karusakan kimia asring nguatake saben liyane. Nalika lumahing insulasi dadi luwih kasar utawa luwih konduktif, medan listrik lokal dadi kurang seragam, sing bisa nyepetake kegiatan discharge luwih.

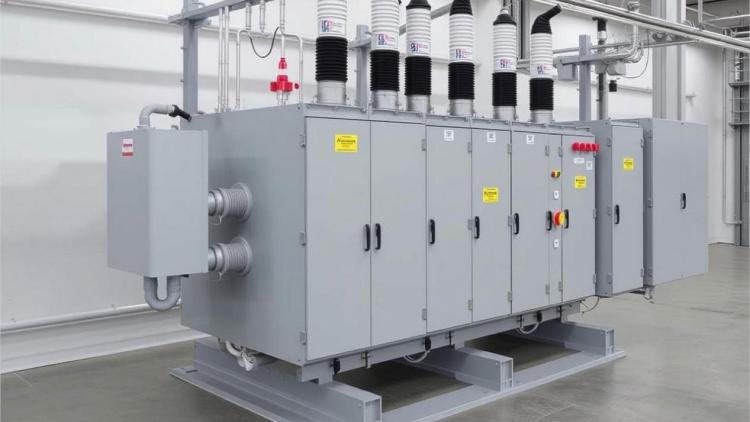

Switchgear Tegangan Tinggi lan Sistem Insulasi

Switchgear voltase dhuwur minangka rakitan kompleks sing nggabungake konduktor, piranti switching, busbars, komponen insulasi, enclosure grounding, lan sistem kontrol.

Gumantung ing desain, bahan khas bisa kalebu:

1. Resin epoksi

2. Silicone utawa plastik engineering liyane

3. Udara utawa gas isolasi

4. Sulfur hexafluoride ing peralatan terisolasi gas sing ditrapake

5. Keramik utawa komposit jampel

6. Tembaga, aluminium, lan bahan konduktif liyane

Kombinasi saka macem-macem bahan lan geometri nggawe macem-macem lokasi ing ngendi discharge parsial bisa kedadeyan. Kualitas manufaktur, akurasi perakitan, voltase operasi, suhu, kelembapan, kontaminasi, lan penuaan insulasi kabeh bisa mengaruhi prilaku PD.

Kanggo aplikasi switchgear, syarat sing cocog gumantung ing desain peralatan lan kelas voltase. Seri IEC 62271 nyakup switchgear voltase dhuwur lan peralatan kontrol, kalebu peralatan sing nggunakake insulasi padhet lan gas insulasi.IEC 62271 Seri

Penyebab Utama Discharge Parsial ing Switchgear Tegangan Tinggi

1. Cacat ing Proses Manufaktur Insulasi

Cacat manufaktur minangka salah sawijining sumber pelepasan parsial sing paling umum ing switchgear terisolasi padat.

Void Internal lan Gelembung Udara

Sajrone casting, cetakan, utawa enkapsulasi epoksi, gelembung udara bisa tetep ana ing njero insulasi. Void iki nduweni kekuatan dielektrik sing luwih murah tinimbang insulasi padhet ing saubengé.

Nalika voltase ditrapake, medan listrik ing njero ruangan dadi luwih dhuwur tinimbang lapangan rata-rata ing bahan padhet. Iki ana hubungane karo prabédan antara konstanta dielektrik gas ing njero ruangan kosong lan insulasi ing saubengé.

Akibaté, gas ing rongga bisa rusak sadurunge insulasi utama. Saben discharge bisa nggedhekake kekosongan, ngrusak lumahing, lan pungkasanipun nyuda kekuatan jampel sakabèhé.

Partikel Asing lan Kontaminasi Material

Partikel logam, bledug, kelembapan, lan impurities liyane sing ditepungake sajrone produksi bisa nggawe titik lemah lokal. Kontaminasi konduktif bisa ngrusak medan listrik utawa mbentuk jalur discharge antarane macem-macem wilayah insulasi.

Penyebab umum kalebu:

1. Kondisi casting sing ora dikontrol

2. Reresik sing ora cukup sadurunge dipasang

3. Panyimpenan komponen insulasi sing ora bener

4. Ora cukup ngobati resin epoksi

5, Kontaminasi nalika transportasi utawa instalasi

Cacat internal siji bisa uga ora nyebabake kegagalan langsung, nanging bisa dadi luwih aktif amarga umur peralatan utawa digunakake ing tekanan listrik sing tambah.

2. Distribusi Medan Listrik sing ora rata

Medan listrik sing seragam penting kanggo kinerja insulasi sing dipercaya. Sembarang titik sing cetha, lumahing ora duwe aturan baku, utawa obyek konduktif ngambang bisa nambah medan listrik lokal lan miwiti discharge parsial.

Burrs lan Sharp Edges ing Konduktor

Burr busbar, sudhut sing cetha, pinggiran konduktor sing durung rampung, lan elektroda sing bentuke ora apik bisa ngasilake konsentrasi medan listrik sing kuwat.

Efek iki utamané penting ing:

1. Sambungan busbar

2. Terminal Kabel

3. Pindhah kontak

4. Sambungan bolong

5. Komponen pelindung

6. Sisipan konduktif ing insulasi cetakan

Sanajan voltase operasi rata-rata ana ing rating peralatan, lapangan lokal sing cedhak karo pojok sing cetha bisa ngluwihi tingkat wiwitan discharge.

Partikel Logam Longgar utawa Ngambang

Partikel logam ing jero kandang switchgear bisa dadi daya listrik utawa obah ing pengaruh medan listrik. Posisi lan potensial bisa diganti sajrone operasi, nggawe kahanan lapangan sing ora stabil.

Partikel kasebut bisa nyebabake:

1. Peningkatan lapangan lokal

2. Discharge lumahing

3. Pulsa discharge intermiten

4. Nelusuri insulasi sing cedhak

5. Pola PD sing ora stabil

Iki minangka salah sawijining sebab kenapa karesikan lan prosedur perakitan sing ketat penting sajrone manufaktur lan pangopènan switchgear.

Lumahing Insulasi Kontaminasi utawa Kasar

Lebu, kelembapan, lenga, lan kontaminasi liyane bisa nyuda jarak creepage sing efektif ing permukaan insulasi. Lumahing atos utawa rusak uga nggawe konsentrasi lapangan cilik ing ngendi discharge permukaan bisa diwiwiti.

Kontaminasi permukaan utamane penting ing peralatan sing kena:

1. Kelembapan dhuwur

2. Debu konduktif

3. Semprotan uyah

4. polusi industri

5. Kondensasi

6. Ventilasi kurang

Reresik mung ora bisa ngrampungake masalah kanthi permanen yen lumahing insulasi wis ngalami pelacakan, retak, utawa erosi.

Cacat ing Enclosure Grounded

Enclosure logam biasane nyedhiyakake perisai lan potensial referensi sing dikontrol. Nanging, welds kasar, pori-pori, inklusi slag, lan cacat manufaktur liyane bisa nggawe kahanan medan listrik sing ora duwe aturan ing cedhak pager grounded.

Cacat kasebut bisa sesambungan karo insulasi utawa bagean konduktif sing cedhak lan nambah risiko discharge. Kualitas las, geometri enclosure, kesinambungan grounding, lan jarak internal kudu dipriksa sajrone manufaktur lan inspeksi.

3. Media Dielektrik Non-Seragam

Switchgear modern asring nggunakake sistem insulasi komposit sing sawetara bahan bisa digunakake bebarengan. Contone, resin epoksi bisa digabung karo plastik rekayasa, gas insulasi, sisipan konduktif, lan celah udara.

Saben materi nduweni sifat listrik lan termal sing beda. Yen antarmuka ora dirancang utawa diprodhuksi, lapangan dielektrik bisa uga ora disebarake kanthi rata.

Masalah potensial kalebu:

1. Ikatan sing ora apik ing antarane bahan insulasi sing beda

2. Konstanta dielektrik sing ora rata

3. Kesenjangan ing antarmuka materi

4. delaminasi internal

5. Kelembapan kepepet ing antarane lapisan

6. Voids watara konduktor ditempelake

Gelembung internal lan impurities bisa nambah non-uniformity saka medium dielektrik. Ing voltase operasi, wilayah kasebut bisa ngalami stres listrik sing luwih gedhe tinimbang insulasi ing saubengé lan dadi titik wiwitan discharge parsial.

Faktor Liyane Sing Ngaruhi Discharge Parsial

Discharge parsial ora mung disebabake dening cacat manufaktur. Sawetara kondisi operasi lan lingkungan bisa nambah aktivitas discharge.

Tegangan operasi

Nalika voltase sing ditrapake mundhak, medan listrik ing wilayah sing ringkih uga mundhak. Cacat sing tetep ora aktif ing voltase normal bisa ngasilake debit sing bisa diukur sajrone kedadeyan overvoltage, tes tahan, utawa kenaikan voltase sistem sementara.

Suhu

Suhu mengaruhi sifat insulasi, tekanan gas, ekspansi materi, lan kondisi antarmuka. Ekspansi termal bisa nggedhekake kesenjangan sing ana utawa menehi tekanan tambahan ing komponen insulasi sing diikat.

Kelembapan lan Kondensasi

Kelembapan bisa nyuda resistensi insulasi permukaan lan ningkatake discharge permukaan. Kondensasi utamané mbebayani nalika hawa anget lan lembab mlebu ing kompartemen switchgear sing luwih adhem.

Insulation Aging

Kaku listrik, termal, lan mekanik jangka panjang bisa nyebabake penuaan insulasi. Penuaan bisa nyebabake retakan, owah-owahan warna, erosi, delaminasi, lan panyerepan kelembapan sing tambah, kabeh bisa nyebabake pelepasan sebagean.

Tekanan Mekanik lan Getaran

Sambungan longgar, geter, lan ekspansi termal bola-bali bisa nggawe celah cilik ing antarane komponen insulasi. Kesenjangan kasebut bisa dadi lokasi pembuangan, utamane ing cedhak busbar, kabel terminasi, lan konduktor sing dipasang.

Ndeteksi Discharge Parsial ing Switchgear

Tes PD digunakake kanggo ngenali aktivitas discharge sadurunge dadi gagal insulasi serius. Gumantung ing peralatan lan tujuan tes, insinyur bisa ngevaluasi daya sing katon, magnitudo discharge, pola sing wis rampung fase, pengulangan pulsa, lan owah-owahan saka wektu.

Tes sing dipercaya kudu kalebu:

1. Alat ukur sing cocog lan susunan sensor

2. Kalibrasi sing tepat saka sistem pangukuran

3. Kontrol efektif saka interferensi eksternal

4. Grounding lan shielding sing bener

5, voltase test stabil lan kahanan lingkungan

6, Perbandingan karo watesan teknis lan cathetan tes sadurunge

Weshine Electric minangka pabrikan profesional sing darmabakti kanggo riset, pangembangan, lan produksi peralatan tes lan pangukuran voltase dhuwur. Dilengkapi bengkel produksi standar lan laboratorium kalibrasi independen, pabrik kasebut kanthi ketat ngetutake standar IEC lan sistem manajemen kualitas ISO kanggo mesthekake saben instrumen menehi kinerja tes sing stabil, bisa diulang, lan tahan gangguan kanggo aplikasi industri tenaga global.

GDJF-2007 Digital Partial Discharge Tester dikembangake kanthi mandiri lan dikalibrasi pabrik dening Weshine Electric. Bisa digunakake kanggo pangukuran lan analisis discharge sebagean digital ing peralatan voltase dhuwur.  Ing aplikasi praktis, instrumen bisa ndhukung evaluasi magnitudo PD, pola discharge, lan kondisi insulasi. Konfigurasi tes sing tepat lan kritéria ditampa kudu dipilih miturut desain switchgear, standar sing ditrapake, lan dokumentasi teknis pabrikan.

Pitakonan sing Sering Ditakoni

Apa panyebab paling umum saka discharge parsial ing switchgear?

Penyebab umum kalebu rongga internal, gelembung udara, impurities, pinggiran konduktor sing cetha, kontaminasi permukaan, antarmuka insulasi sing kurang, lan distribusi medan listrik sing ora rata.

Bisa discharge parsial katon langsung?

Biasane, discharge parsial ora bisa dideleng sajrone operasi normal. Biasane dideteksi liwat listrik, ultrasonik, utawa cara pangukuran khusus liyane.

Apa discharge sebagean tansah ateges gagal peralatan langsung?

Ora. Discharge parsial bisa berkembang kanthi bertahap. Nanging, aktivitas PD sing terus-terusan utawa nambah nuduhake kerusakan insulasi lan mbutuhake evaluasi profesional.

Kepiye pinggir busbar sing cetha nyebabake discharge parsial?

Pinggiran sing cetha konsentrasi medan listrik. Lapangan lokal bisa dadi luwih kuwat tinimbang lapangan rata-rata, ngidini discharge diwiwiti ing pinggir.

Carane bisa discharge parsial ing switchgear suda?

Langkah-langkah efektif kalebu ningkatake manufaktur insulasi, mbusak burr, ngontrol kebersihan, nyegah kelembapan, ngoptimalake grading medan listrik, ningkatake grounding enclosure, lan nindakake tes PD biasa.

Kesimpulan

Discharge parsial ing switchgear voltase dhuwur biasane minangka asil saka kombinasi cacat insulasi, konsentrasi medan listrik, bahan dielektrik sing ora seragam, kahanan lingkungan, lan penuaan jangka panjang.

Kekosongan internal, impurities, pinggiran busbar sing cetha, partikel logam ngambang, permukaan sing kontaminasi, lan antarmuka insulasi sing ora apik kabeh bisa nggawe stres listrik lokal. Sawise discharge wiwit, erosi kimia lan karusakan termal mboko sithik weaken insulasi.

Tes discharge parsial reguler nyedhiyakake informasi penting babagan kondisi insulasi lan mbantu tim pangopènan ngenali masalah sing berkembang sadurunge ana kegagalan gedhe. Kanggo diagnosa akurat, tes kudu ditindakake dening profesional sing mumpuni kanthi nggunakake peralatan lan prosedur sing dikalibrasi kanthi bener sing cocog karo standar sing ditrapake.
